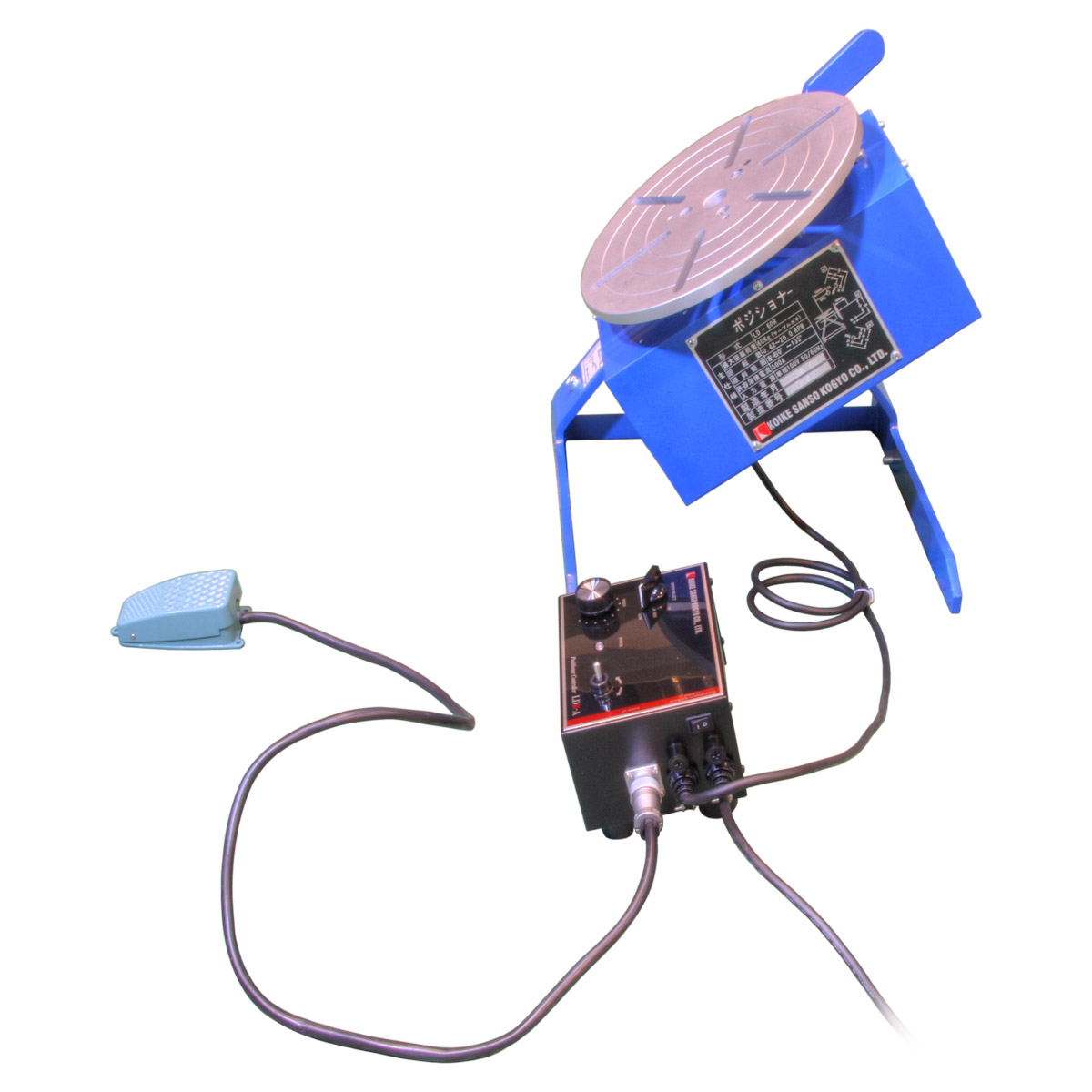

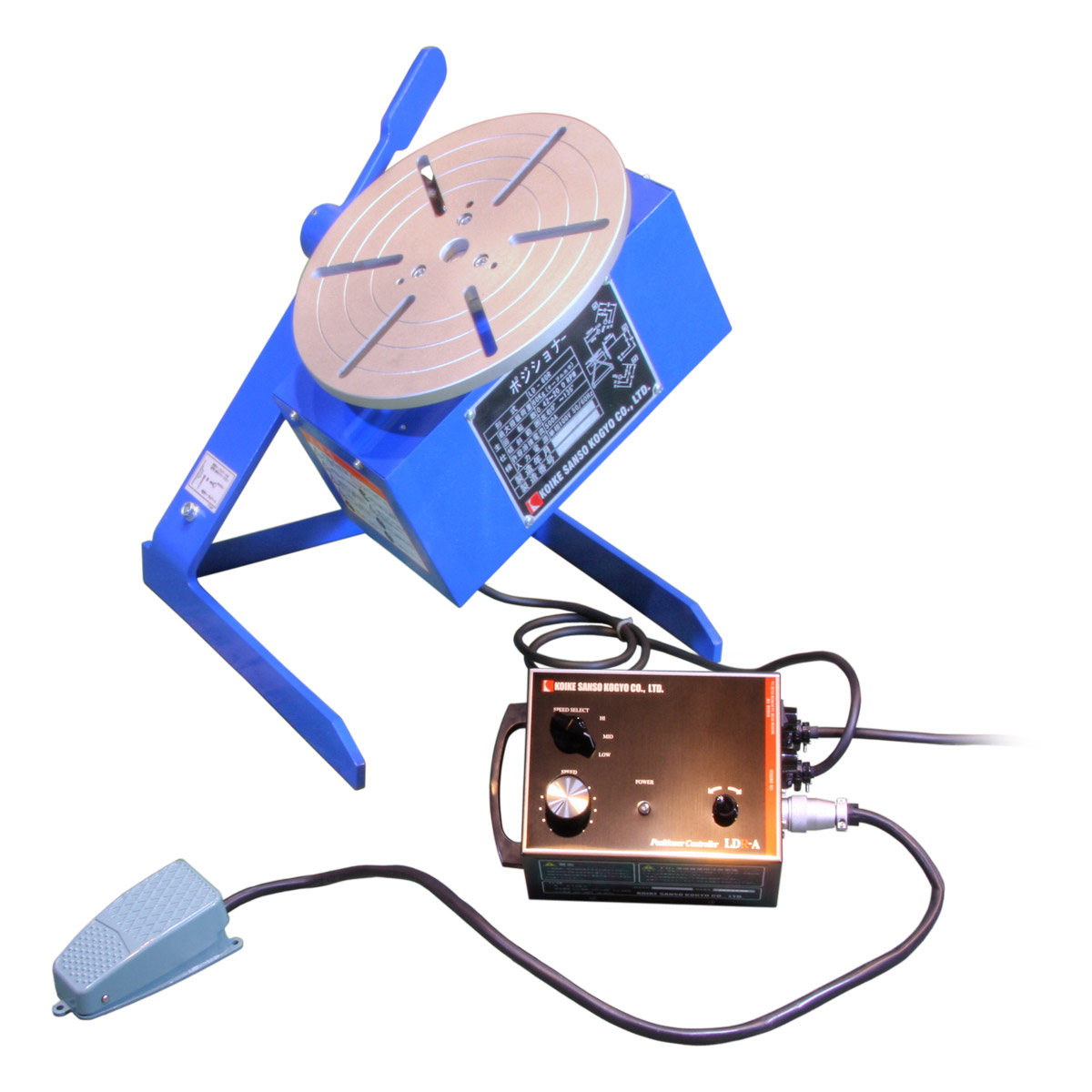

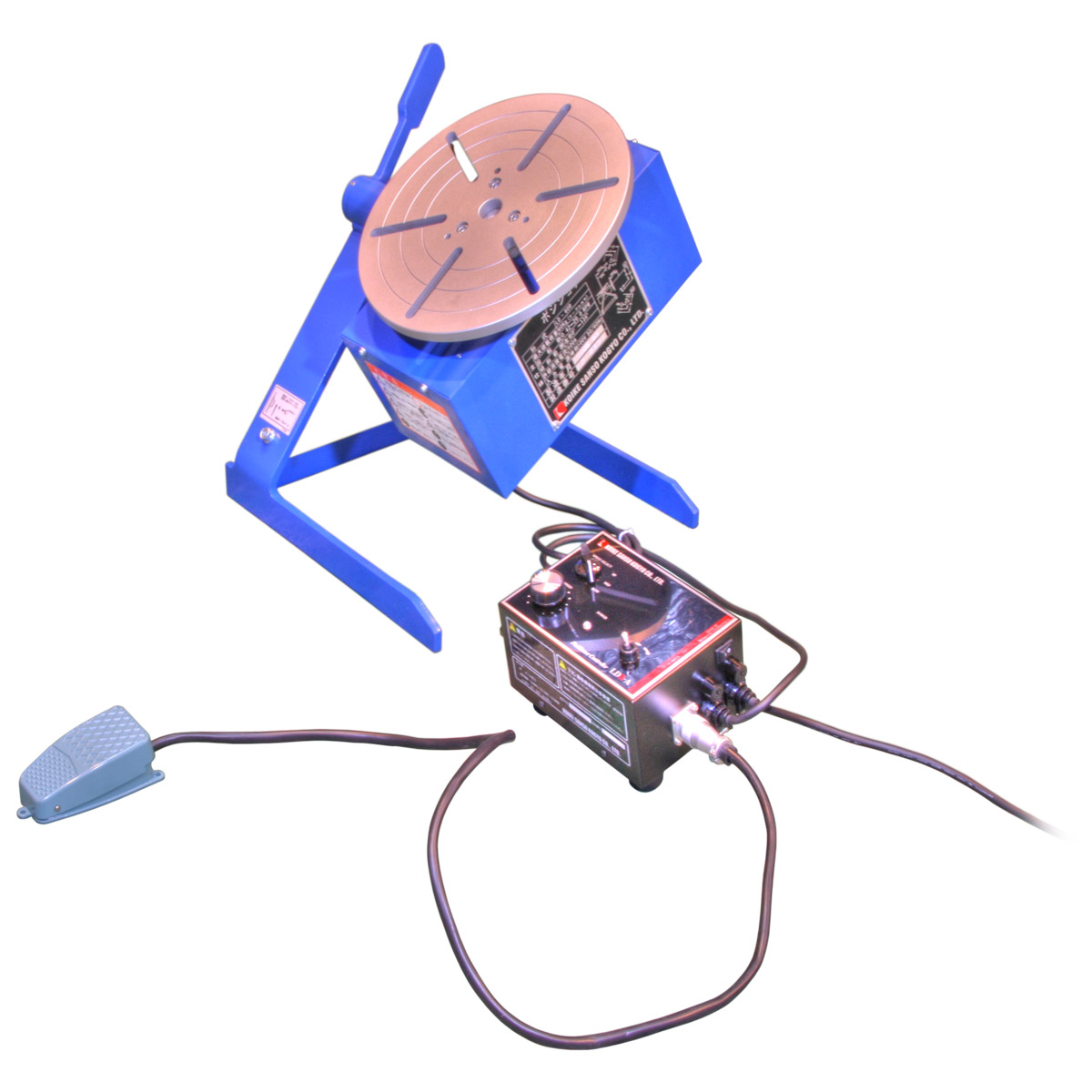

LD-60R · LD-150R · LD-300R · LD-600R
Posicionadores compactos de alta precisão para uso geral em soldagem. Desenvolvidos pela Koike Sanso Kogyo, combinam ampla faixa de rotação, supressão de ruídos e versatilidade para todos os processos de solda, incluindo TIG de alta frequência.
Especificações de Destaque
4
modelos
600 kg
Especificações de Destaque
4
modelos
600 kg
Desenvolvida para ambientes industriais exigentes, a Série LD-R oferece controle preciso, durabilidade comprovada e compatibilidade ampla com diferentes processos de soldagem.
Faixa de rotação extremamente ampla — do mínimo para soldagem delicada ao máximo para peças robustas — controlada pelo controlador dedicado LDR-B com motor CC.
Sistema avançado de cancelamento de interferência eletromagnética, garantindo compatibilidade total com TIG de alta frequência — o processo mais sensível a ruídos elétricos.
Excelente coleta de corrente de aterramento mesmo sem escovas, reduzindo manutenção e garantindo conexão elétrica confiável durante toda a vida útil do equipamento.

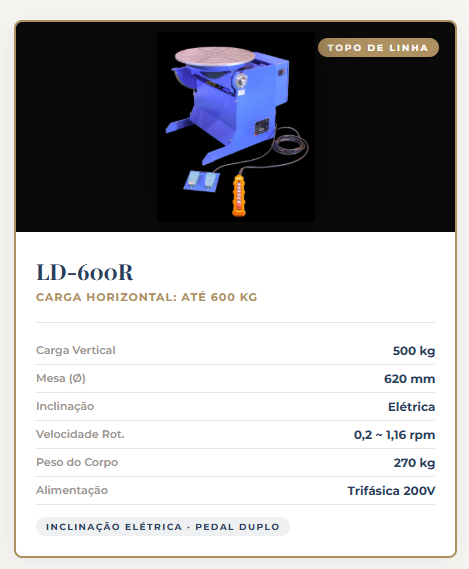

O LD-600R utiliza motor CA com controle por inversor para inclinação elétrica da mesa, eliminando o esforço manual no posicionamento de peças pesadas.
O LD-600R traz pedal duplo para rotação horária e anti-horária sem operação de chaveamento manual — mais agilidade e ergonomia para o operador.
Faixa de rotação extremamente ampla — do mínimo para soldagem delicada ao máximo para peças robustas — controlada pelo controlador dedicado LDR-B com motor CC.
Sistema avançado de cancelamento de interferência eletromagnética, garantindo compatibilidade total com TIG de alta frequência — o processo mais sensível a ruídos elétricos.
Excelente coleta de corrente de aterramento mesmo sem escovas, reduzindo manutenção e garantindo conexão elétrica confiável durante toda a vida útil do equipamento.
O LD-600R utiliza motor CA com controle por inversor para inclinação elétrica da mesa, eliminando o esforço manual no posicionamento de peças pesadas.
O LD-600R traz pedal duplo para rotação horária e anti-horária sem operação de chaveamento manual — mais agilidade e ergonomia para o operador.
Escolha o modelo ideal
Escolha o modelo ideal

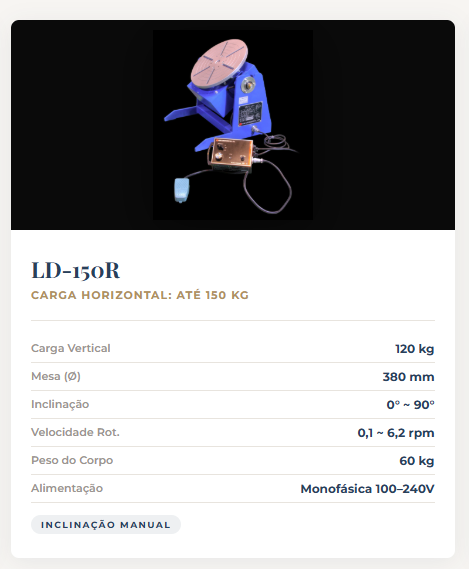

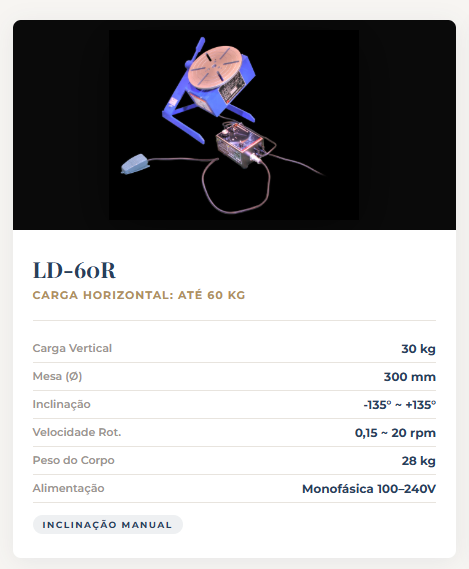

| Parâmetro | LD-60R | LD-150R | LD-300R | LD-600R |
|---|---|---|---|---|
| Carga horizontal máxima | 60 kg | 150 kg | 300 kg | 600 kg |
| Carga vertical máxima | 30 kg | 120 kg | 200 kg | 500 kg |
| Diâmetro da mesa | Ø 300 mm | Ø 380 mm | Ø 450 mm | Ø 620 mm |
| Método de inclinação | Manual | Manual | Manual | Elétrico |
| Ângulo de inclinação | -135° ~ +135° | 0° ~ 90° | 0° ~ 90° | — |
| Velocidade de rotação — Máx. | 20 rpm | 6,2 rpm | 4,6 rpm | 1,16 rpm |
| Velocidade de rotação — Mín. | 0,15 rpm | 0,1 rpm | 0,1 rpm | 0,2 rpm |
| Torque de rotação (kgf·m) | 1.500 | 3.000 | 8.000 | 50.000 |
| Corrente máx. de solda | 500 A | 750 A | ||
| Dimensões L × P × A (mm) | 421×530×379 | 542×747×432 | 575×750×550 | 744×993×728 |
| Peso do corpo principal | 28 kg | 60 kg | 110 kg | 270 kg |
| Alimentação elétrica | Monofásica 100–240V · 50/60 Hz | Trifásica 200V · 50/60 Hz | ||
| * Dados fornecidos pela Koike Sanso Kogyo Co., Ltd. Velocidade do LD-600R: leitura do painel do inversor interno. Especificações sujeitas a alteração sem aviso prévio. | ||||
Escolha o modelo ideal
*AS TABELAS ABAIXO POSSUI BARRA DE ROLAMENTO NA HORIZONTAL.
| Parâmetro | LD-60R | LD-150R | ||
|---|---|---|---|---|
| Carga horizontal máxima | 60 kg | 150 kg | ||
| Carga vertical máxima | 30 kg | 120 kg | ||
| Diâmetro da mesa | Ø 300 mm | Ø 380 mm | ||
| Método de inclinação | Manual | Manual | ||
| Ângulo de inclinação | -135° ~ +135° | 0° ~ 90° | ||
| Velocidade de rotação — Máx. | 20 rpm | 6,2 rpm | ||
| Velocidade de rotação — Mín. | 0,15 rpm | 0,1 rpm | ||
| Torque de rotação (kgf·m) | 1.500 | 3.000 | ||
| Corrente máx. de solda | 500 A | |||
| Dimensões L × P × A (mm) | 421×530×379 | 542×747×432 | ||
| Peso do corpo principal | 28 kg | 60 kg | ||
| Alimentação elétrica | Monofásica 100–240V · 50/60 Hz | |||
| * Dados fornecidos pela Koike Sanso Kogyo Co., Ltd. Velocidade do LD-600R: leitura do painel do inversor interno. Especificações sujeitas a alteração sem aviso prévio. | ||||
| Parâmetro | LD-300R | LD-600R | ||
|---|---|---|---|---|
| Carga horizontal máxima | 300 kg | 600 kg | ||
| Carga vertical máxima | 200 kg | 500 kg | ||
| Diâmetro da mesa | Ø 450 mm | Ø 620 mm | ||
| Método de inclinação | Manual | Elétrico | ||
| Ângulo de inclinação | 0° ~ 90° | — | ||
| Velocidade de rotação — Máx. | 4,6 rpm | 1,16 rpm | ||
| Velocidade de rotação — Mín. | 0,1 rpm | 0,2 rpm | ||
| Torque de rotação (kgf·m) | 8.000 | 50.000 | ||
| Corrente máx. de solda | 500 A | 750 A | ||
| Dimensões L × P × A (mm) | 575×750×550 | 744×993×728 | ||
| Peso do corpo principal | 110 kg | 270 kg | ||
| Alimentação elétrica | Monofásica 100–240V · 50/60 Hz | Trifásica 200V · 50/60 Hz | ||
| * Dados fornecidos pela Koike Sanso Kogyo Co., Ltd. Velocidade do LD-600R: leitura do painel do inversor interno. Especificações sujeitas a alteração sem aviso prévio. | ||||
Série LD-R da Koike Sanso Kogyo foi projetada para oferecer uma solução escalável em posicionamento de solda. Do compacto LD-60R — ideal para componentes menores em bancadas de oficina — até o robusto LD-600R com acionamento elétrico para estruturas industriais pesadas, todos compartilham a mesma filosofia: precisão, confiabilidade e longevidade.
Os controladores dedicados LD-A e LD-B garantem resposta rápida e controle suave da velocidade de rotação, enquanto o design antiruído protege processos TIG de alta frequência de interferências — exigência crítica para soldagem de alumínio e ligas especiais.
Origem
Japão
Pattaro
Versátil e robusto, o posicionador Série LD-R está presente nos mais diversos ambientes industriais que exigem precisão e repetibilidade.
Soldagem de subconjuntos, eixos e componentes estruturais de veículos.
Vasos de pressão, flanges, bocais e estruturas rotatórias.
Vigas, chassis e estruturas metálicas de grande porte (LD-600R).
Compatível com TIG HF para alumínio, aço inox e ligas especiais.
Reposicionamento e reparo de peças desgastadas em campo e oficinas.
Nossa equipe técnica está pronta para indicar o modelo ideal para o seu processo de soldagem.
