Series
Posicionadores rotativos de alto desempenho para automação completa da soldagem circunferencial. Precisão, robustez e integração inteligente em uma única unidade.
Automação inteligente para soldagem circunferencial
A Série LD-RW é uma linha de posicionadores compactos de alta funcionalidade que permite a automação da soldagem circunferencial com uma única unidade. Representa uma evolução direta da série LD-R, adicionando função de intertravamento com a fonte de solda para maior controle e segurança.

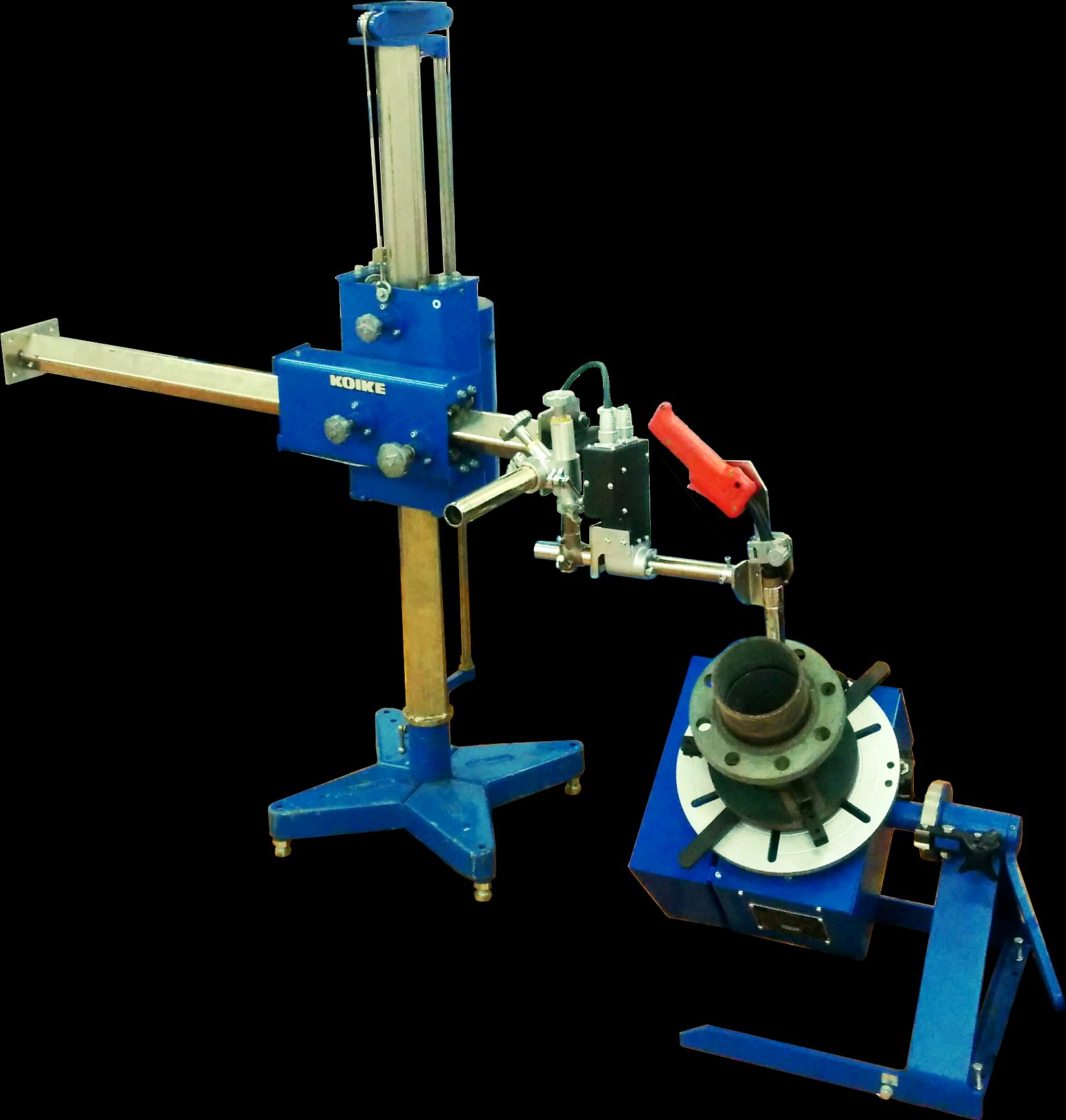

Combinado com o fixador scroll e suporte de tocha, o sistema forma uma estação de soldagem circunferencial automática de alto rendimento. A unidade de weaving opcional amplia ainda mais o alcance de soldagem, atendendo às demandas mais exigentes da indústria.
Principais Benefícios

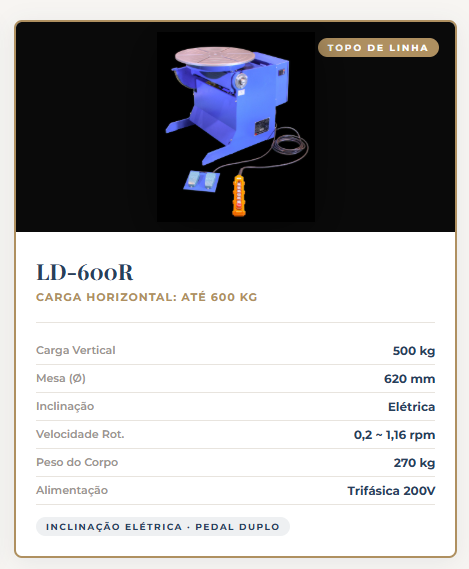

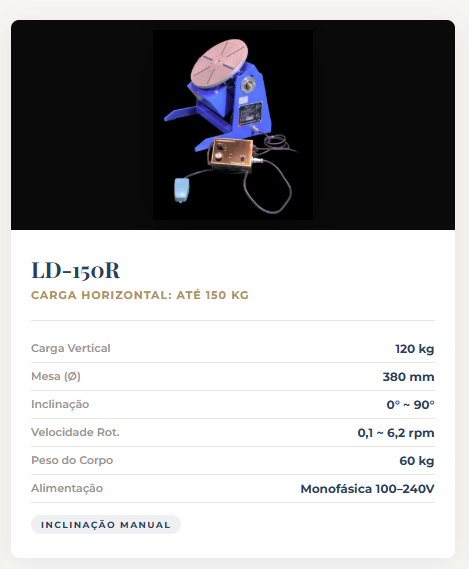

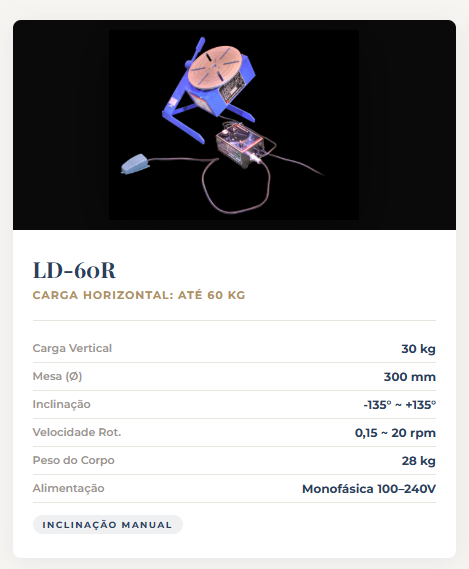

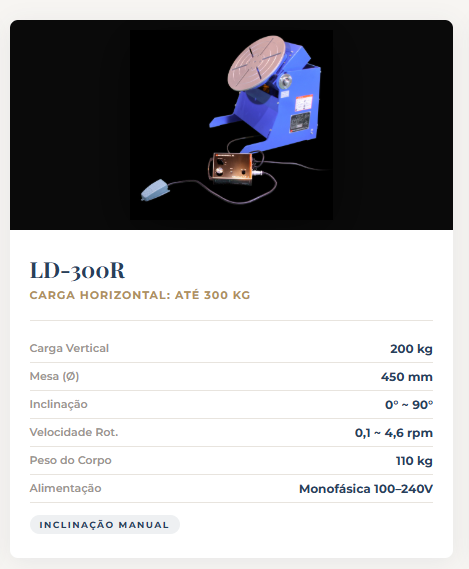

Escolha o modelo ideal
Quatro modelos para atender diferentes capacidades de carga e aplicações industriais
Dados técnicos oficiais do fabricante KOIKE para a Série LD-RW

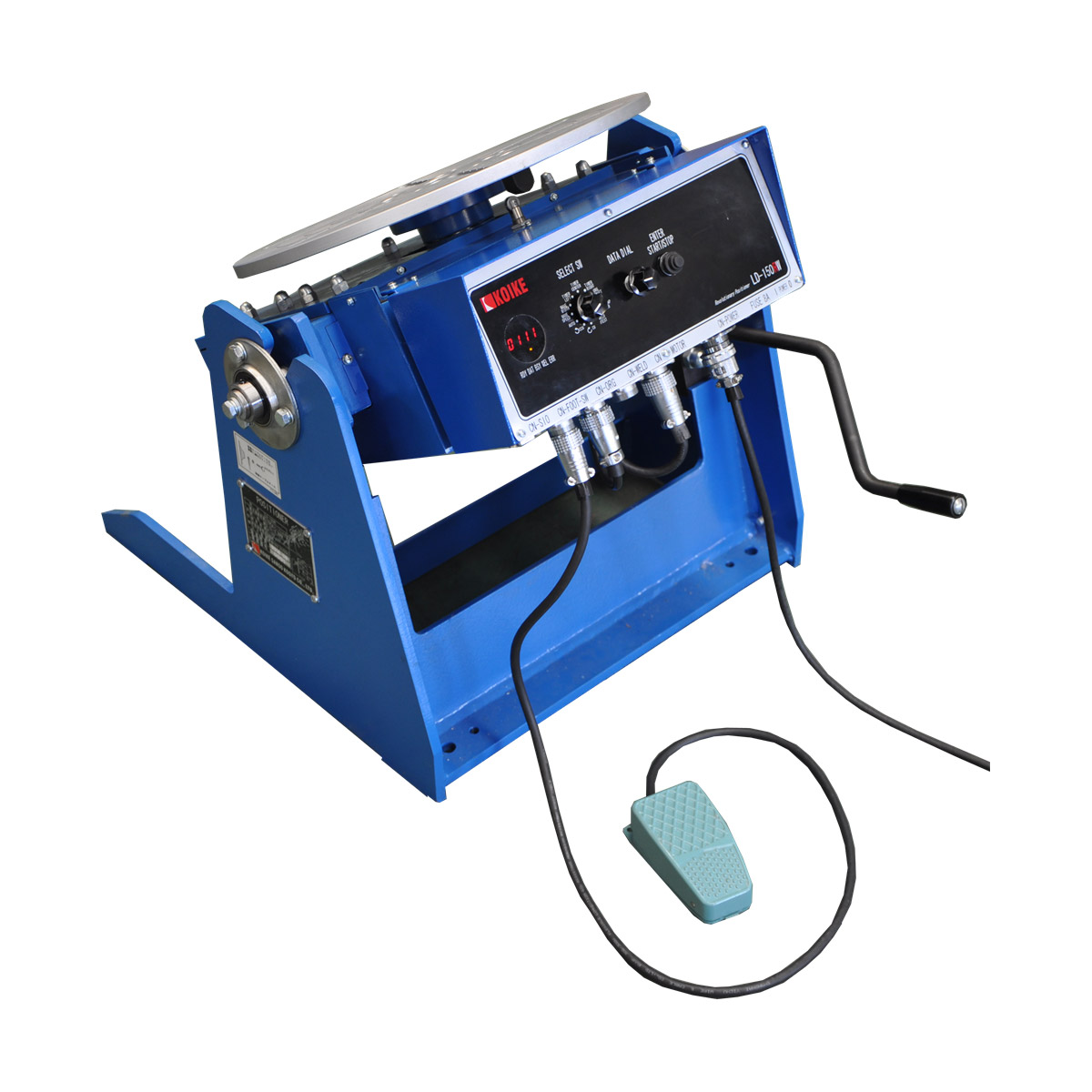

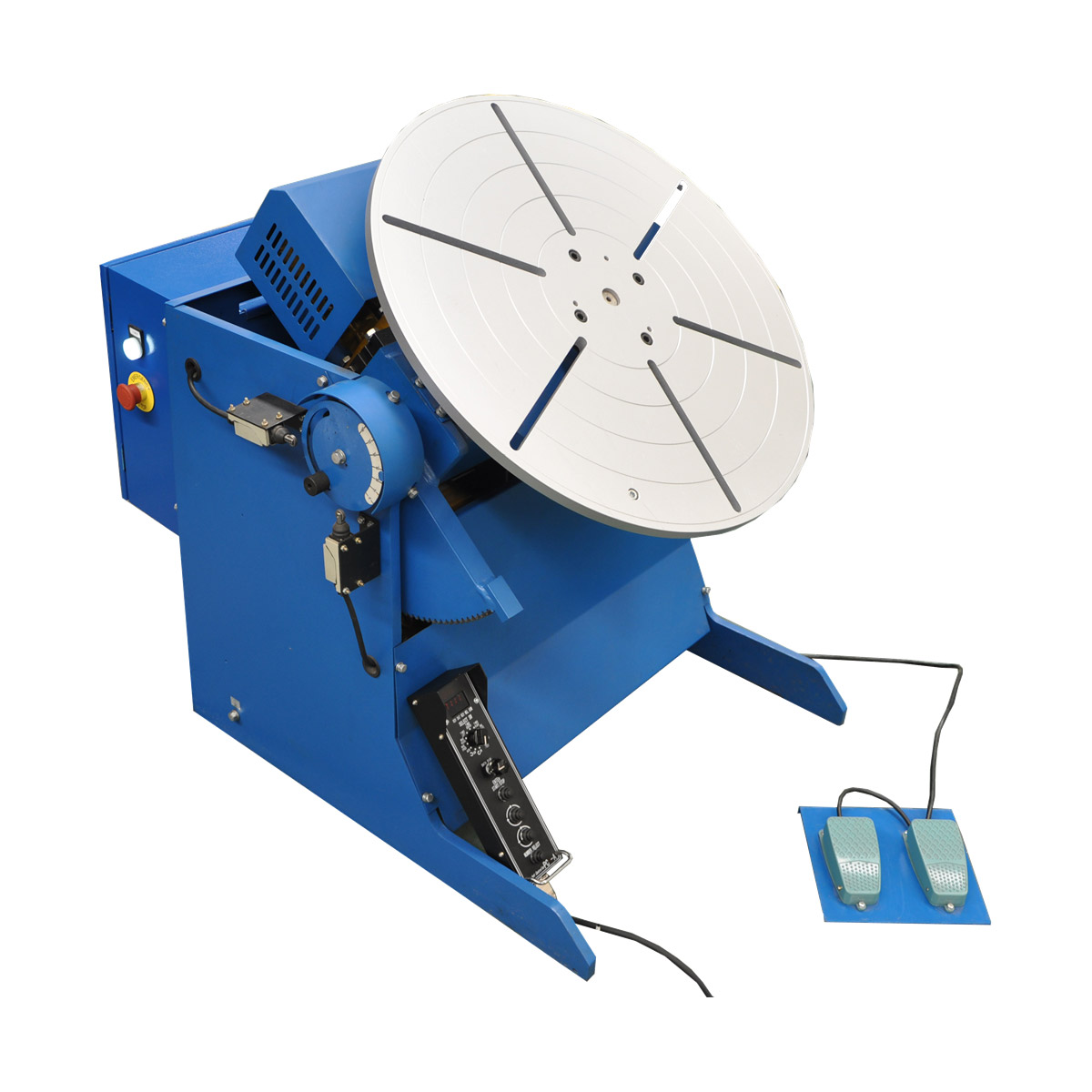

| Especificação | LD-60RW | LD-150RW | LD-300RW | LD-600RW |
|---|---|---|---|---|
| Carga horizontal máxima | 60 kg | 150 kg | 300 kg | 600 kg |
| Carga vertical máxima | 30 kg | 120 kg | 200 kg | 500 kg |
| Diâmetro da mesa | Ø 300 mm | Ø 380 mm | Ø 450 mm | Ø 620 mm |
| Inclinação da mesa | Manual | Manual | Manual | Elétrica |
| Ângulo de inclinação | -135° a 135° | 0° a 90° | ||
| Rotação máxima | 16 rpm | 6,2 rpm | 4,6 rpm | 1,10 rpm |
| Rotação mínima | 0,42 rpm | 0,15 rpm | 0,23 rpm | 0,2 rpm |
| Torque de rotação (kgf/m) | 1.500 | 3.000 | 8.000 | 50.000 |
| Corrente tolerada de soldagem | 500 A | 750 A | ||
| Painel de operação | Embutido no corpo | Pendant remoto | ||
| Dimensões (L×P×A) | 421×579×379 mm | 542×747×432 mm | 575×750×550 mm | 744×993×728 mm |
| Peso do corpo principal | 35 kg | 66 kg | 115 kg | 271 kg |
| Alimentação elétrica | 1F · 100–240V · 50/60Hz | 3F · 200V · 50/60Hz | ||

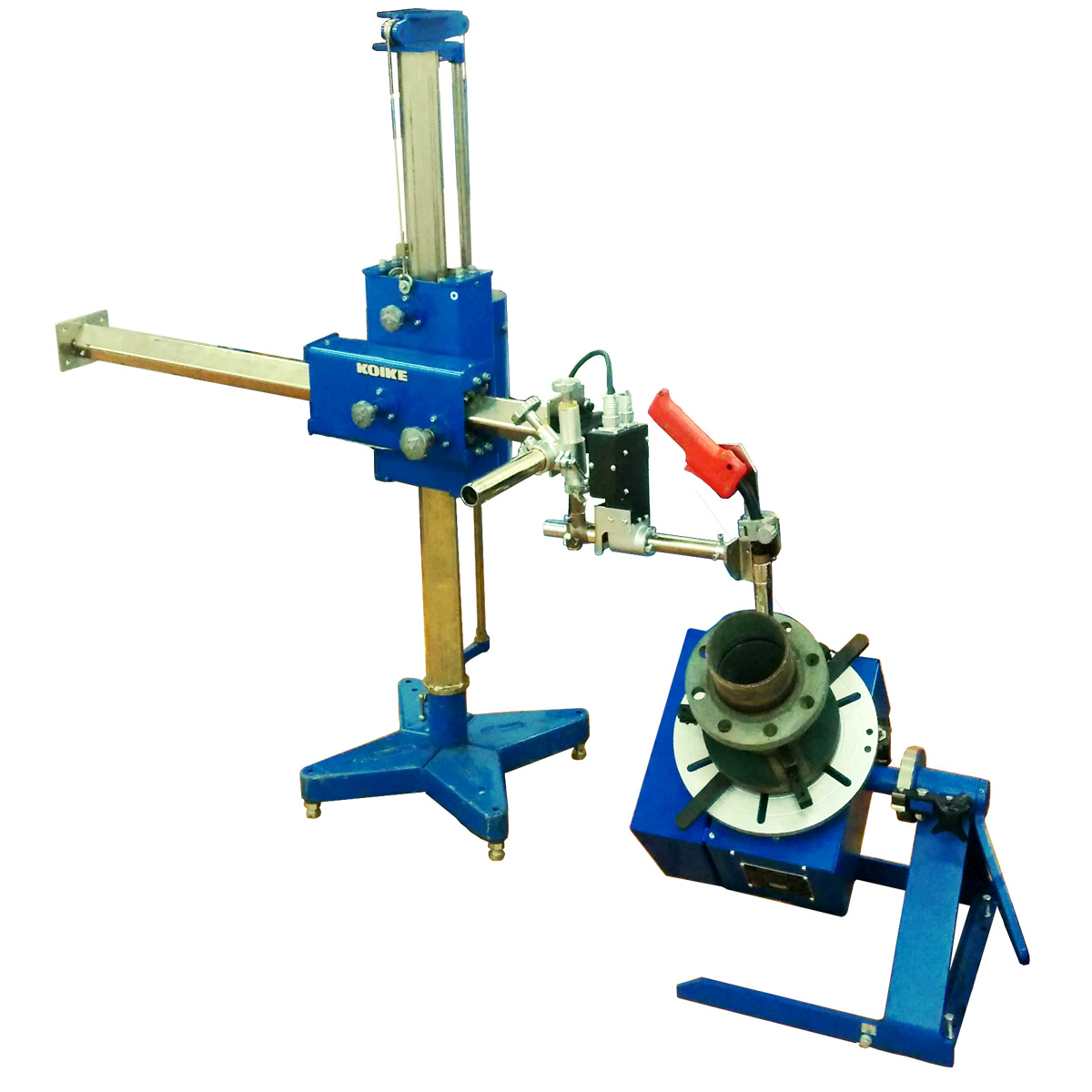

Configuração do Sistema
Posicionadores rotativos de alto desempenho para automação completa da soldagem circunferencial. Precisão, robustez e integração inteligente em uma única unidade.
Nossa equipe técnica está pronta para indicar o modelo ideal para o seu processo de soldagem.
