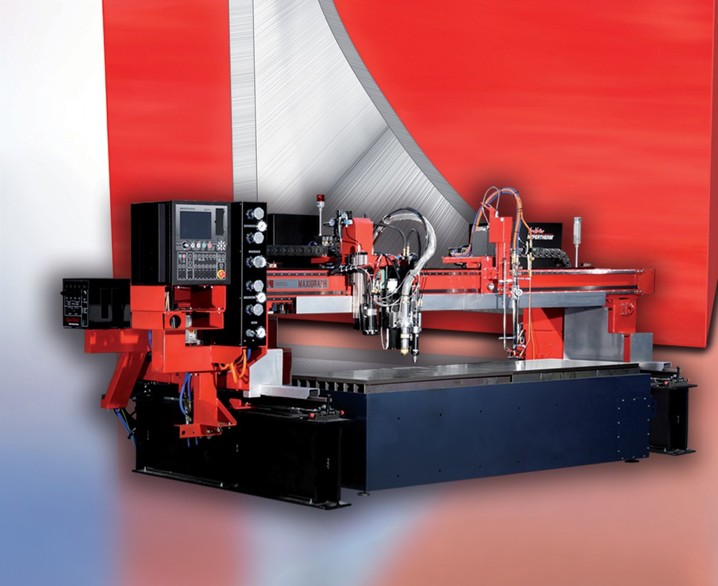

MAXIGRAPH-DX
Máquina CNC de Corte Plasma e Oxicorte KOIKE
A MAXIGRAPH-DX é a solução da KOIKE para empresas que precisam de uma máquina de corte CNC robusta, precisa e preparada para trabalhar em ambientes industriais exigentes. Com estrutura tipo portal, acionamento lateral duplo e sistema de transmissão com movimento estável e repetitivo, o equipamento entrega alto desempenho tanto em plasma quanto em oxicorte, atendendo diferentes espessuras, aplicações e rotinas de produção.
Projetada para operações contínuas, a MAXIGRAPH-DX combina alta rigidez estrutural, excelente resposta de movimento e uma arquitetura modular que permite adaptar o equipamento a diferentes dimensões de chapa e necessidades de processo. A máquina utiliza guias de aço usinadas com precisão, sistema de cremalheira e pinhão sem folga nos eixos e possibilidade de expansão do conjunto de carros, tornando o corte mais estável, repetível e eficiente ao longo do tempo.
Principais diferenciais
Estrutura robusta e movimento preciso
A configuração tipo portal com dual side drive garante equilíbrio do conjunto e excelente resposta dinâmica. O uso de acionamento sem folga nos eixos X e Y contribui para cortes consistentes e repetitivos, mesmo em aplicações severas.

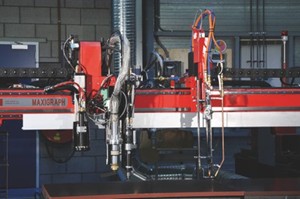

Versatilidade em plasma e oxicorte
A linha foi desenvolvida para trabalhar com plasma de alta precisão e com múltiplos maçaricos de oxicorte, permitindo ampla faixa de aplicação em produção industrial. A versão DX suporta até 6 maçaricos de oxicorte e pode ser equipada com diferentes sistemas plasma conforme a necessidade do cliente.
Baixa manutenção e longa vida útil
A MAXIGRAPH e um máquina de corte com baixa manutenção, fácil de operar e construída para longa durabilidade, características importantes para quem precisa de confiabilidade real.
Preparada para ambientes industriais exigentes
A máquina foi desenvolvida para operar em ambientes de alta demanda, assegurando produtividade, segurança operacional e qualidade de corte.
O sistema de segurança contempla chave de emergência por cabo nos quatro cantos do equipamento, dois botões de parada de emergência e alarme de invasão monitorado por chave de cabo nas regiões frontal e traseira da máquina.
Recursos técnicos
– Controle automático de altura capacitivo;
– Ignição automática;
– Sistema HI-LO de pré-aquecimento;
– Estações de plasma com proteção magnética contra impacto;

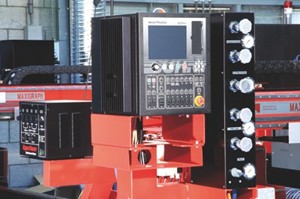

– Sistema FANUC de drives e motores;
– Recursos de segurança como paradas de emergência, sensores e sistema de proteção por corda nas áreas frontal e traseira da máquina.
Sistemas plasma compatíveis
A MAXIGRAPH-DX pode ser configurada com fontes Hypertherm da série HPR e XPR, associadas a tabelas de corte integradas ao CNC KOIKE/FANUC, resultando em maior rapidez operacional e otimização da qualidade de corte.
Sistemas plasma compatíveis
A MAXIGRAPH-DX pode ser configurada com fontes Hypertherm da série HPR e XPR, associadas a tabelas de corte integradas ao CNC KOIKE/FANUC, resultando em maior rapidez operacional e otimização da qualidade de corte.
Opcionais e acessórios
– Sistema de Marcação;
- Water spray para corte de chapas finas;
- Tocha manual para sucata;
- Mesas de corte com exaustão;
- Filtros de pó plug and play;
- Configurações personalizadas de mesa e sistema de limpeza.
Especificações Técnicas
A MAXIGRAPH-DX pode ser configurada com largura de trilho variando entre 3.500 e 6.000 mm, proporcionando largura útil de corte de 2.600 a 5.100 mm. A máquina apresenta velocidade de marcação de até 9.000 mm/min e deslocamento rápido de até 15.000 mm/min, além de distância mínima entre tochas de 125 mm, permitindo boa flexibilidade de configuração conforme a aplicação.
Aplicações
A MAXIGRAPH-DX é indicada para fabricantes que precisam de uma solução confiável para corte de chapas em aço carbono e inox, com flexibilidade para diferentes espessuras, lotes e configurações de produção. Dependendo do sistema plasma adotado, a linha também pode atender aplicações em outros materiais metálicos, como alumínio.
Mais produtividade, mais versatilidade e mais confiabilidade para o seu processo de corte.
A KOIKE MAXIGRAPH-DX entrega uma combinação sólida de estrutura industrial, controle avançado e flexibilidade de configuração para operações que exigem desempenho real no chão de fábrica.
