Rolete Posicionador para Soldagem
TR-R Turning Roll
Rolete Posicionador para Soldagem
Solução de alta performance para rotacionar peças cilíndricas durante soldagem. Linha completa com capacidade de 1 a 50 toneladas, projetada para máxima precisão e durabilidade em ambientes industriais exigentes.
Precisão e robustez para
a sua produção
O ajuste do intervalo entre roletes é realizado de forma prática e segura: nos modelos TR-1BR e TR-3BRo posicionamento é feito no trilho com fixação por pino; a partir doTR-5R, utiliza-se um mecanismo de fuso para ajuste preciso e contínuo.
Especificações de Destaque
7
50T
Capacidade Máxima
6.000 mm
Diâmetro Máximo
3
Especificações de Destaque
7
50T
Capacidade Máxima
3
Ampla Faixa de Capacidade
7 modelos cobrindo de 1.000 kg a 50.000 kg — adequado desde peças de médio porte até grandes estruturas industriais.
Velocidade Regulável
Controle preciso da velocidade periférica dos roletes, garantindo ajuste fino para cada aplicação de soldagem ou inspeção.
Controle Remoto Incluso

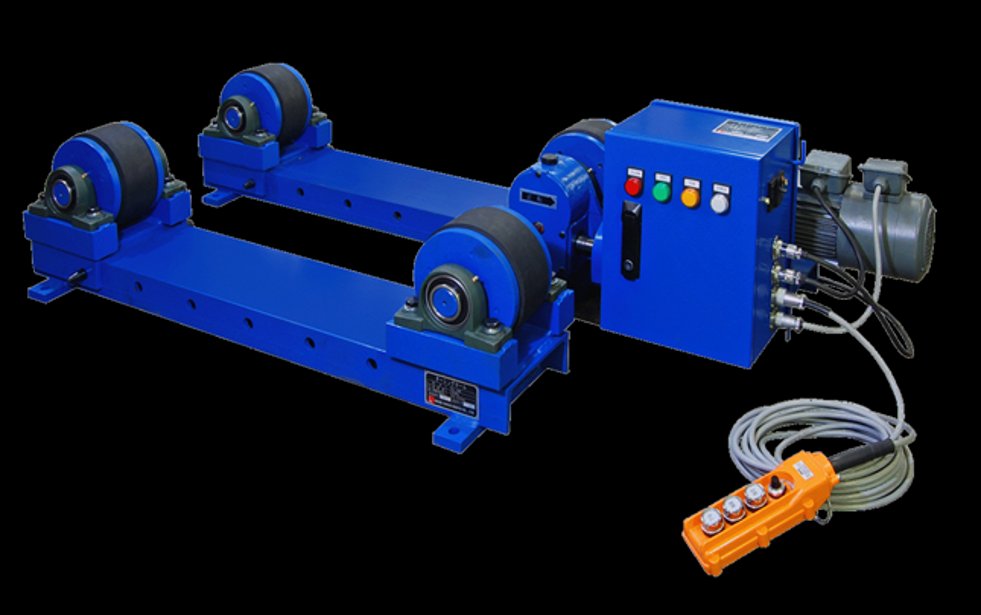

Acompanha controle remoto cabeado tipo pendente, permitindo ao operador acionar e controlar a rotação com segurança e mobilidade.
Construção Robusta
Estrutura em aço de alta resistência com pintura industrial, projetada para suportar as condições severas de ambientes de soldagem.
Fácil Ajuste de Intervalo
Mecanismo de ajuste do intervalo entre roletes adaptado por faixa de capacidade — por pino nos modelos menores e por fuso nos maiores.
Três Materiais de Rolete
Disponível em borracha nitrílica (padrão), poliuretano (proteção à peça) e aço (resistência ao atrito elevado) — escolha o ideal para cada aplicação.
Onde o TR-R
é utilizado
Vasos de Pressão
Rotação precisa para soldagem longitudinal e circunferencial de vasos de pressão de todos os portes.
Tubos de Grande Diâmetro

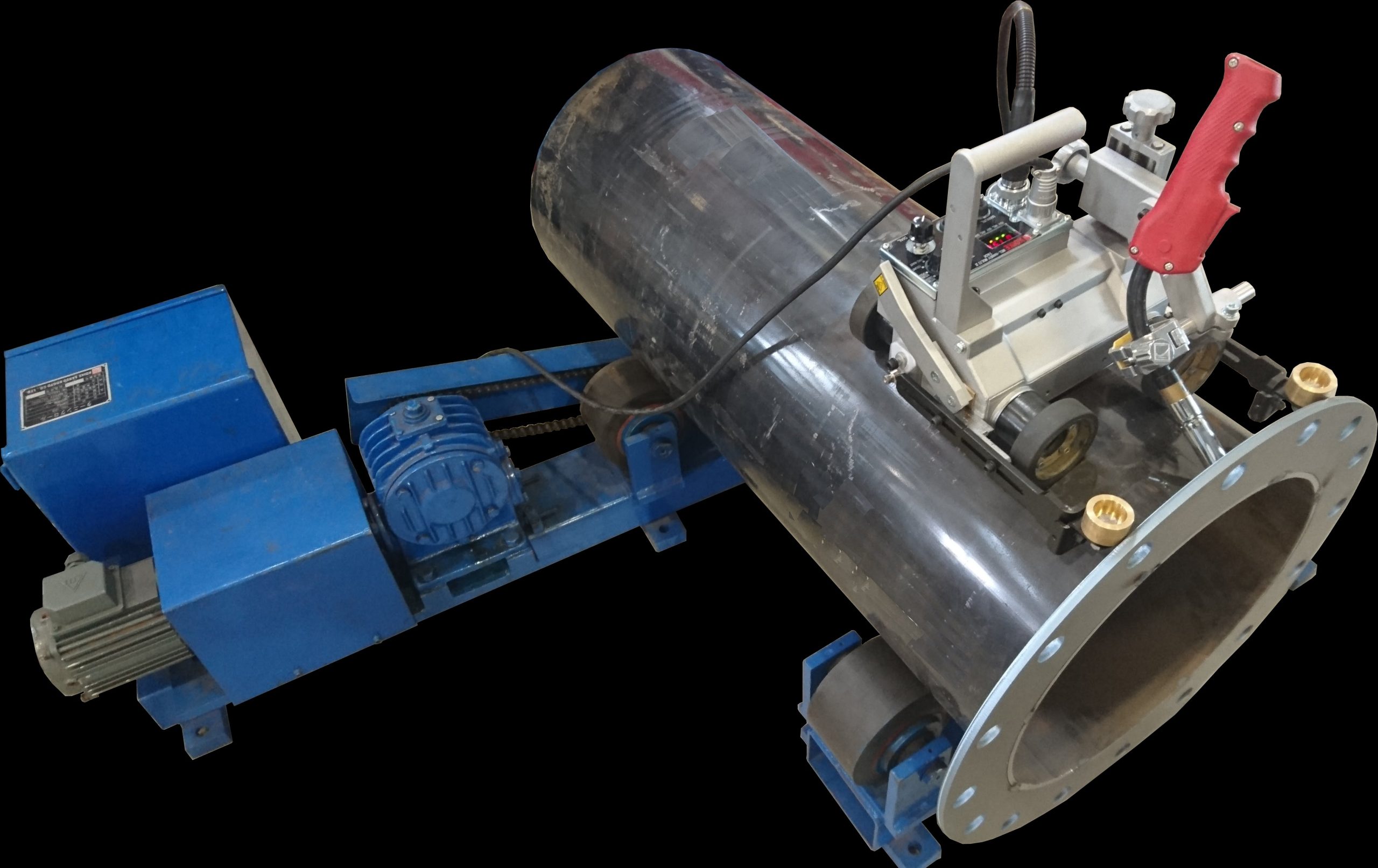

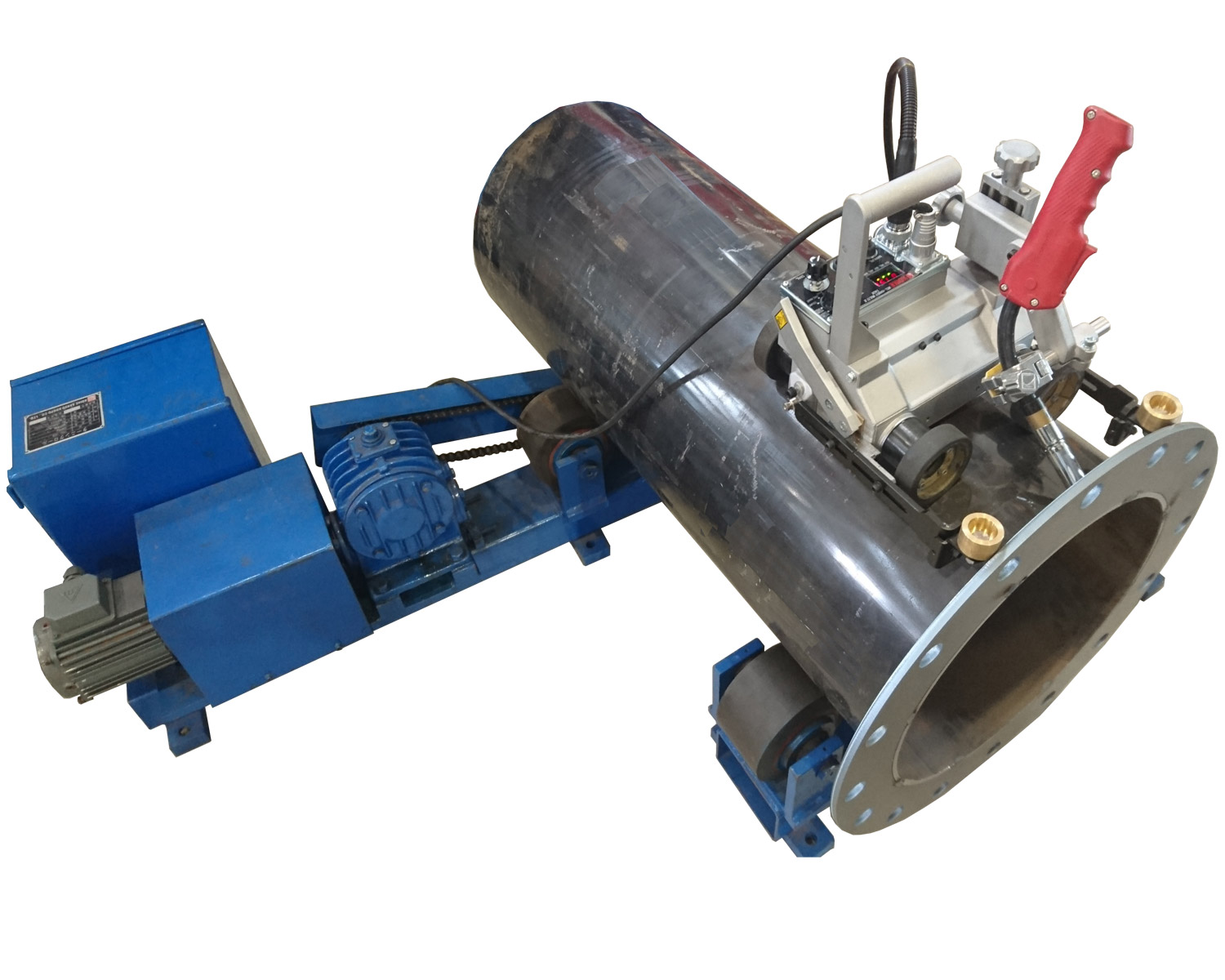

Suporte e rotação de tubos de até 6.000 mm de diâmetro para soldagem TIG, MIG e submersa.
Tanques e Silos
Posicionamento de corpos cilíndricos para soldagem de costuras e conexões com alta repetibilidade.
Cilindros Industriais
Rotação contínua de cilindros para inspeção visual, END e tratamentos superficiais como pintura e jateamento.
Onde o TR-R
é utilizado

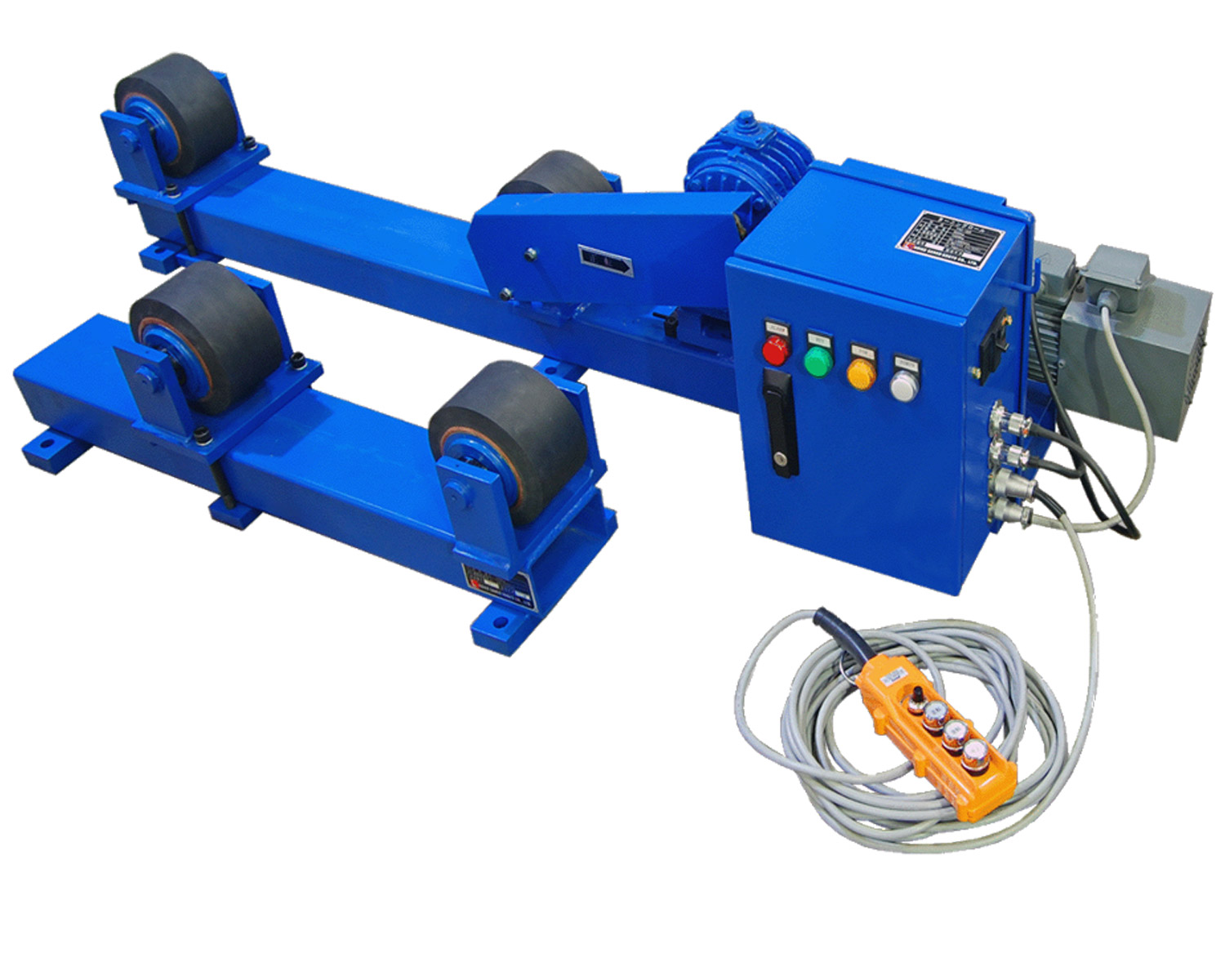

TR-1BR
Modelo compacto de entrada, ideal para tubos e cilindros de pequeno a médio porte.
Capacidade: 1.000 kg

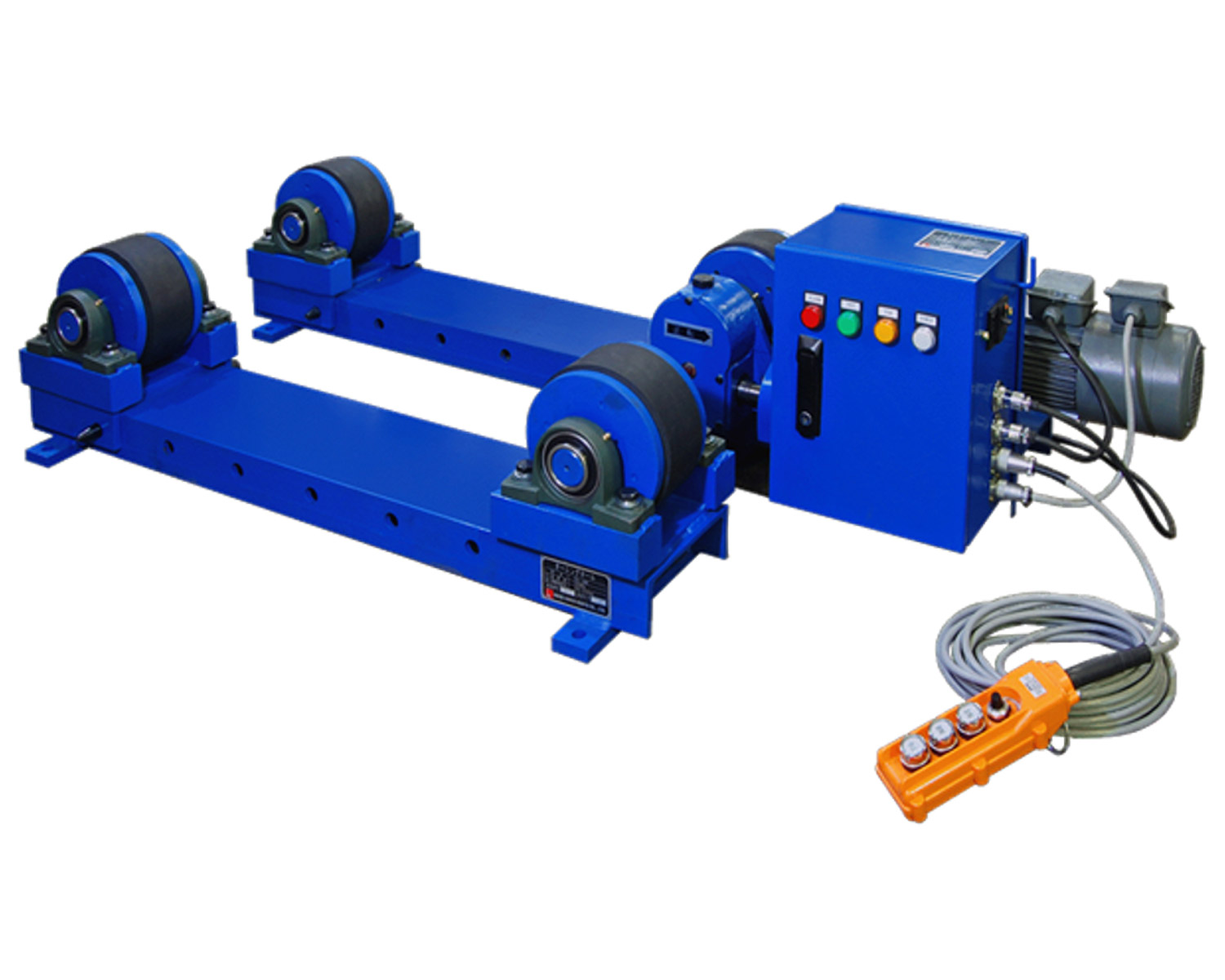

TR-3BR
Fixação por pino de posicionamento, oferece praticidade no ajuste do intervalo de roletes.
Capacidade: 3.000 kg

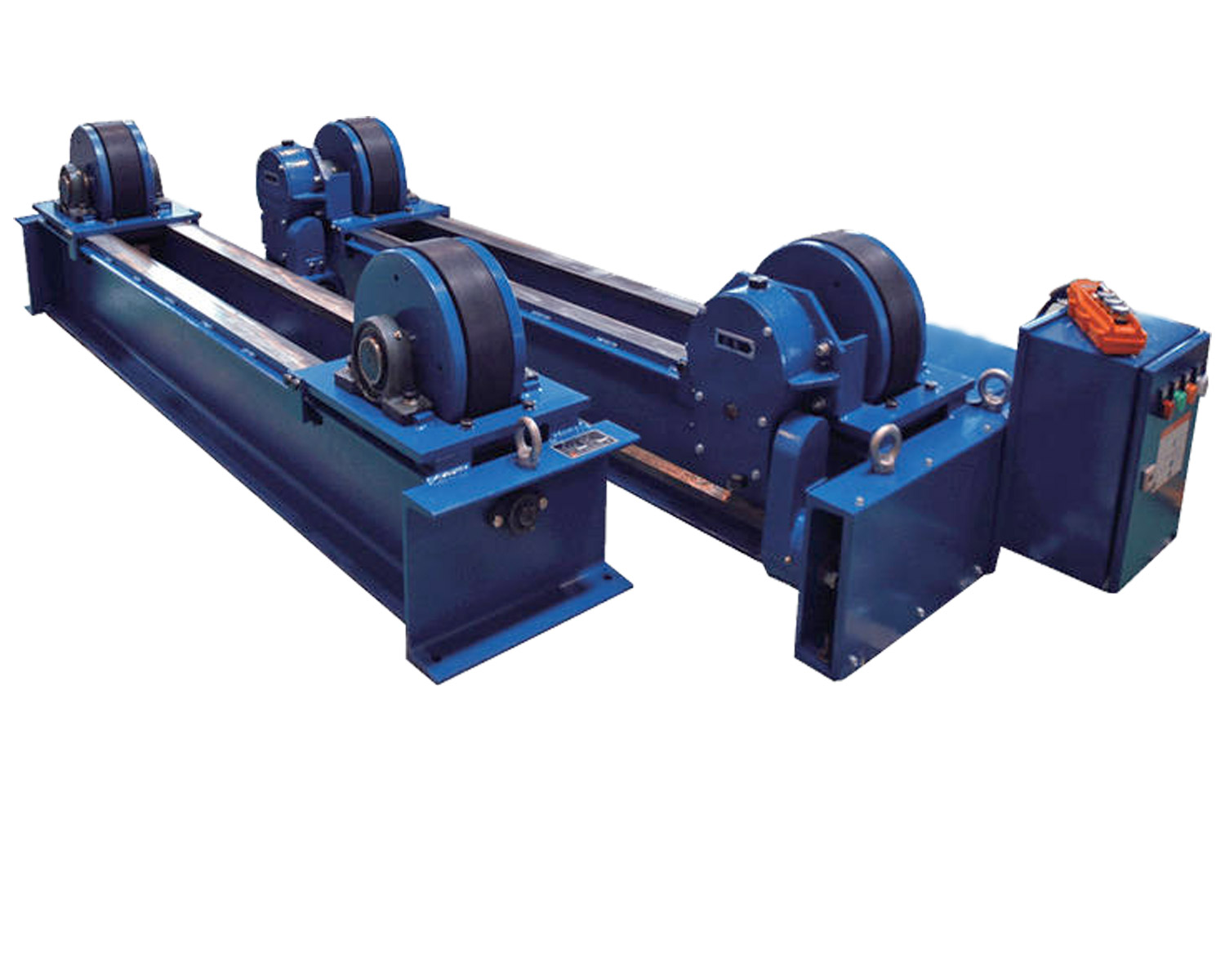

TR-10R
Acionamento por 2 rodas motrizes, fuso de ajuste e drive robusto para altas cargas.
Capacidade: 10.000 kgTabela completa de especificações da série TR-R. Todos os modelos operam com alimentação trifásica 200V 50/60Hz.
| Modelo | TR-1BR | TR-3BR | TR-5R | TR-10R | TR-20R | TR-30R | TR-50R |
|---|---|---|---|---|---|---|---|
| Capacidade de Carga (kg) | 1.000 | 3.000 | 5.000 | 10.000 | 20.000 | 30.000 | 50.000 |
| Diâmetro das Peças (mm) | 50–1.500 | 200–2.000 | 300–3.500 | 300–3.500 | 400–5.000 | 400–5.000 | 500–6.000 |
| Vel. Periférica dos Roletes (mm/min) | 70–700 | 139–1.390 | 134–1.340 | 139–1.390 | 148–1.480 | 148–1.480 | 147–1.470 |
| Intervalo entre Roletes (mm) | 160–700 | 210–900 | 420–1.600 | 420–1.600 | 420–2.200 | 470–2.200 | 500–2.800 |
| Tamanho do Rolete Ø × L (mm) | 150×100 | 200×120 | 300×120 | 300×140 | 300×160 | 300×180 | 420×240 |
| Acionamento (rodas motrizes) | 1 roda | 1 roda | 2 rodas | 2 rodas | 2 rodas | 2 rodas | 2 rodas |
| Peso do Conjunto (kg) | 200 | 260 | 900 | 930 | 1.400 | 1.500 | 3.250 |
| * Alimentação elétrica: Trifásica 200V 50/60Hz — para outras tensões, consultar disponibilidade. | |||||||
| Modelo | TR-1BR | TR-3BR | TR-5R | TR-10R | TR-20R | TR-30R | TR-50R |
|---|---|---|---|---|---|---|---|
| Capacidade de Carga (kg) | 1.000 | 3.000 | 5.000 | 10.000 | 20.000 | 30.000 | 50.000 |
| Diâmetro das Peças (mm) | 50–1.500 | 200–2.000 | 300–3.500 | 300–3.500 | 400–5.000 | 400–5.000 | 500–6.000 |
| Vel. Periférica dos Roletes (mm/min) | 70–700 | 139–1.390 | 134–1.340 | 139–1.390 | 148–1.480 | 148–1.480 | 147–1.470 |
| Intervalo entre Roletes (mm) | 160–700 | 210–900 | 420–1.600 | 420–1.600 | 420–2.200 | 470–2.200 | 500–2.800 |
| Tamanho do Rolete Ø × L (mm) | 150×100 | 200×120 | 300×120 | 300×140 | 300×160 | 300×180 | 420×240 |
| Acionamento (rodas motrizes) | 1 roda | 1 roda | 2 rodas | 2 rodas | 2 rodas | 2 rodas | 2 rodas |
| Peso do Conjunto (kg) | 200 | 260 | 900 | 930 | 1.400 | 1.500 | 3.250 |
| * Alimentação elétrica: Trifásica 200V 50/60Hz — para outras tensões, consultar disponibilidade. | |||||||
Tabela completa de especificações da série TR-R. Todos os modelos operam com alimentação trifásica 200V 50/60Hz.
Borracha Nitrílica
Padrão de fábrica. Excelente aderência e absorção de vibração. Indicada para a maioria das aplicações de soldagem em aço carbono.
Poliuretano
Proteção elevada à peça. Ideal para superfícies acabadas, revestidas ou de materiais especiais onde danos mecânicos devem ser evitados.
Aço
Máxima resistência ao atrito. Aplicações com altas temperaturas, cargas extremas ou ambientes com risco de dano ao rolete de borracha.
Tabela completa de especificações da série TR-R. Todos os modelos operam com alimentação trifásica 200V 50/60Hz.
Desempenho
comprovado em campo
Tabela completa de especificações da série TR-R. Todos os modelos operam com alimentação trifásica 200V 50/60Hz.
- Rotação estável e precisa durante todo o processo de soldagem
- Controle remoto pendente para operação segura e ergonômica
- Compatível com processos MIG/MAG, TIG e soldagem submersa (SAW)
- Facilita o END (Ensaio Não Destrutivo) e inspeção circunferencial
- Reduz retrabalho e aumenta a produtividade da célula de soldagem
Nossa equipe técnica está pronta para indicar o modelo ideal para o seu processo de soldagem.
