Conheça o equipamento
Precisão Industrial
na Palma da Mão

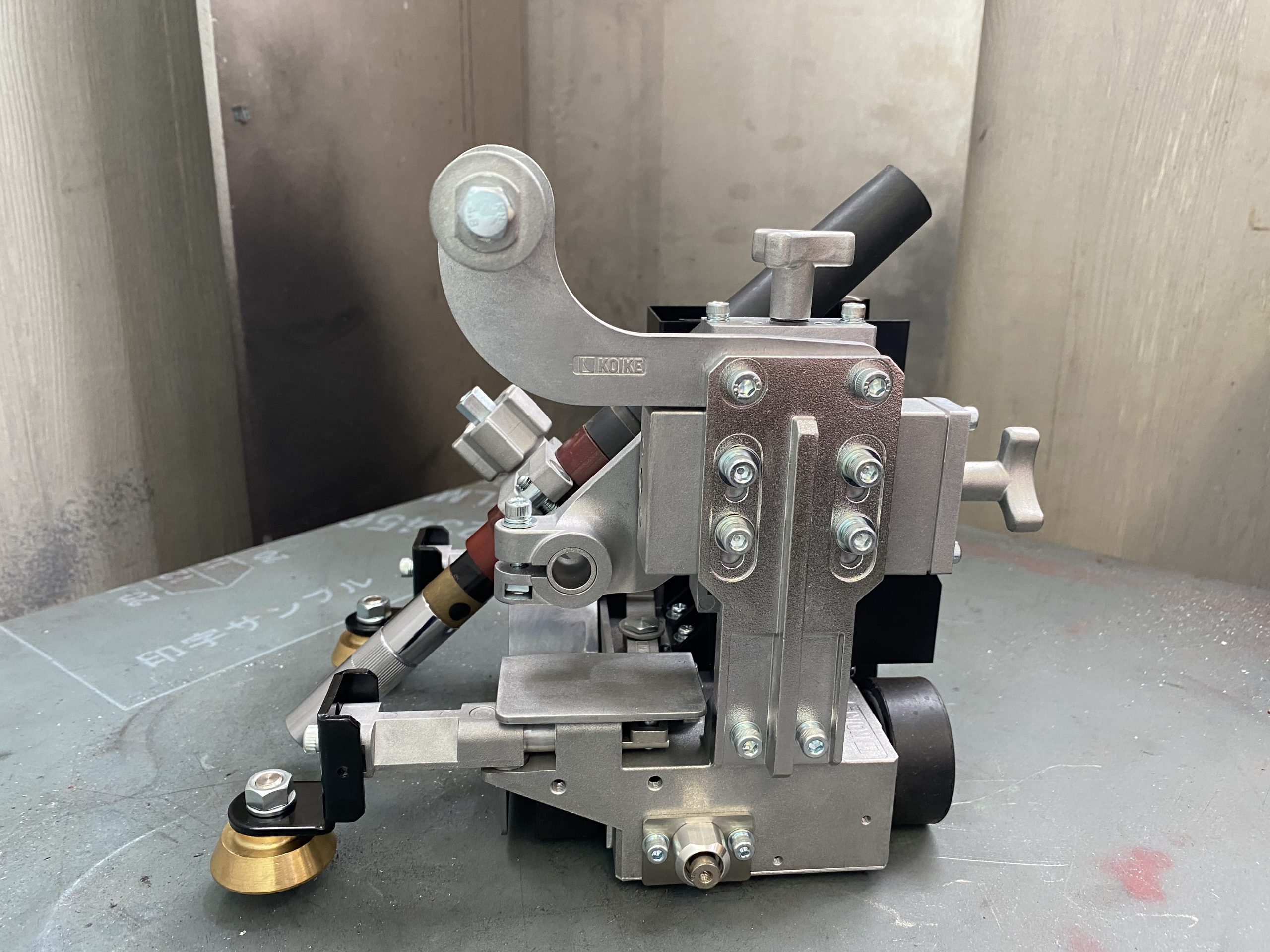

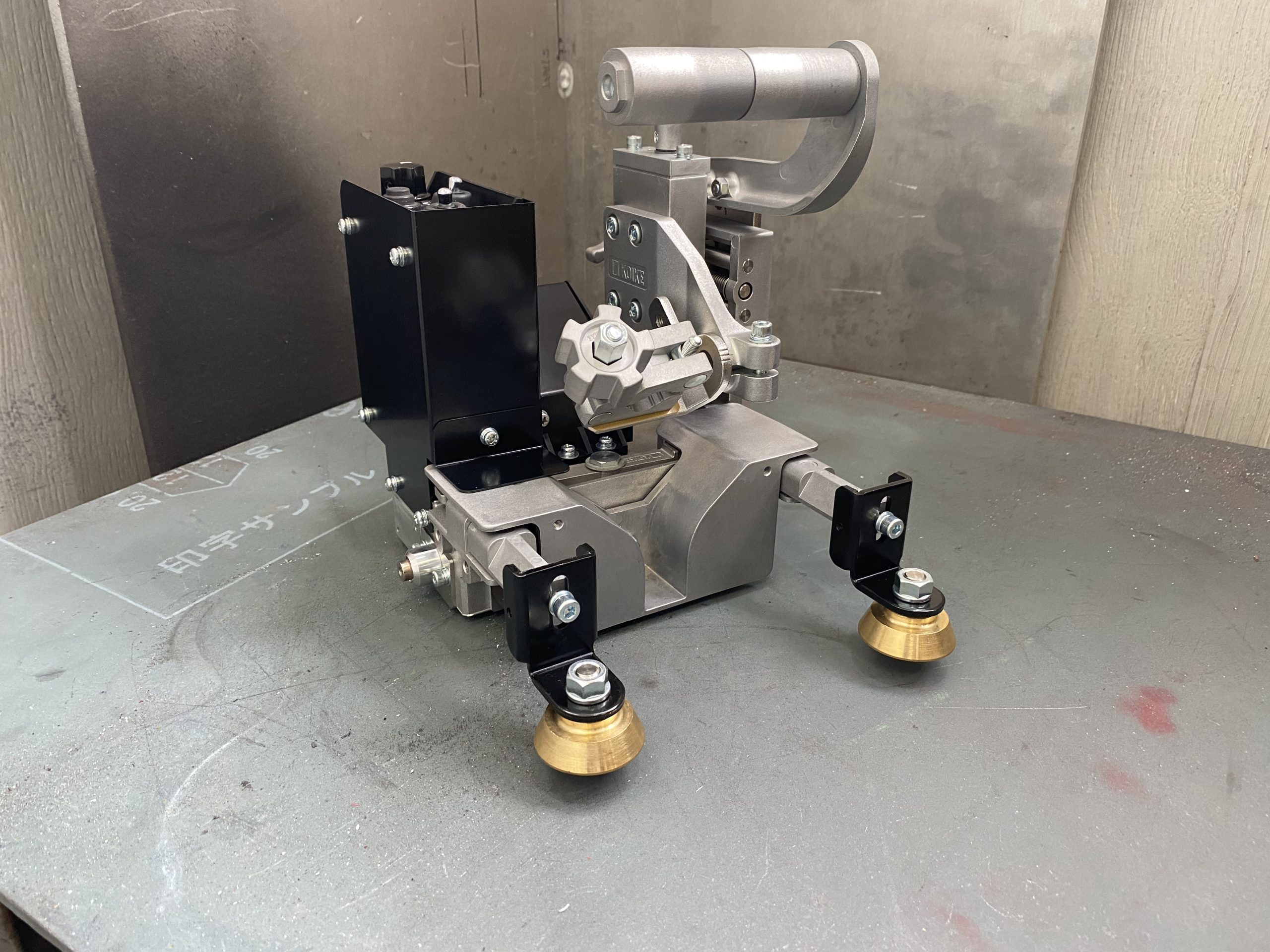

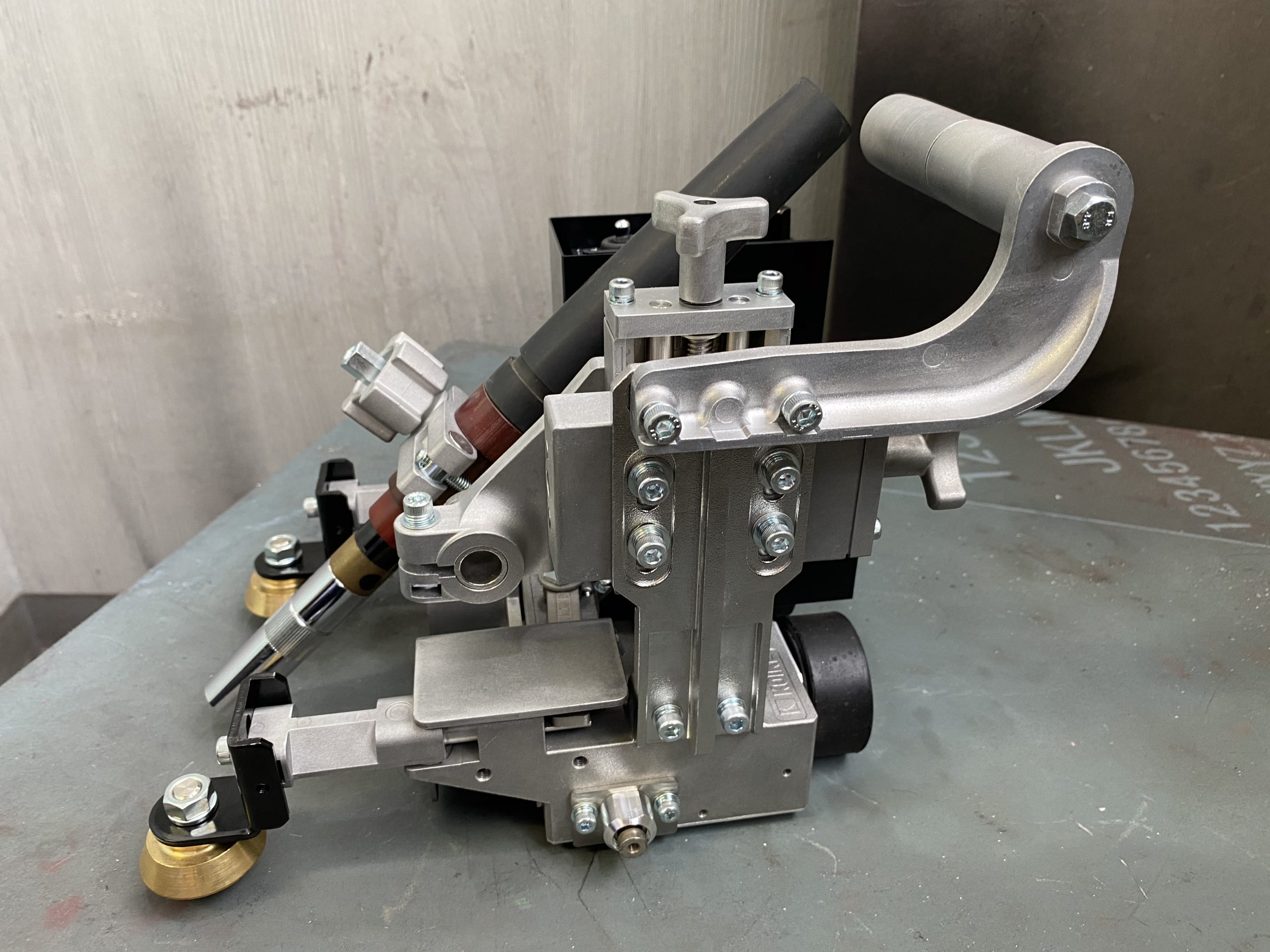

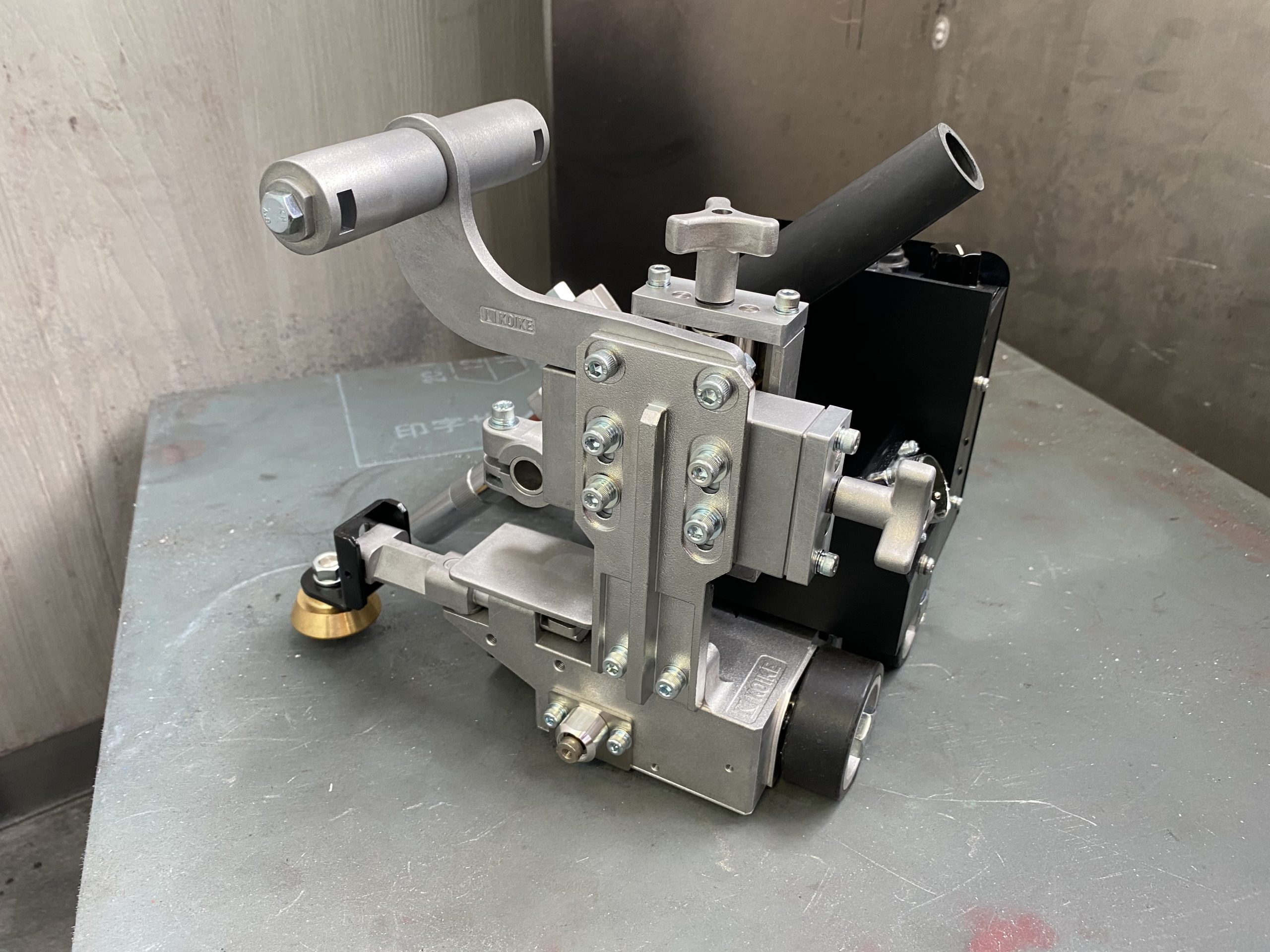

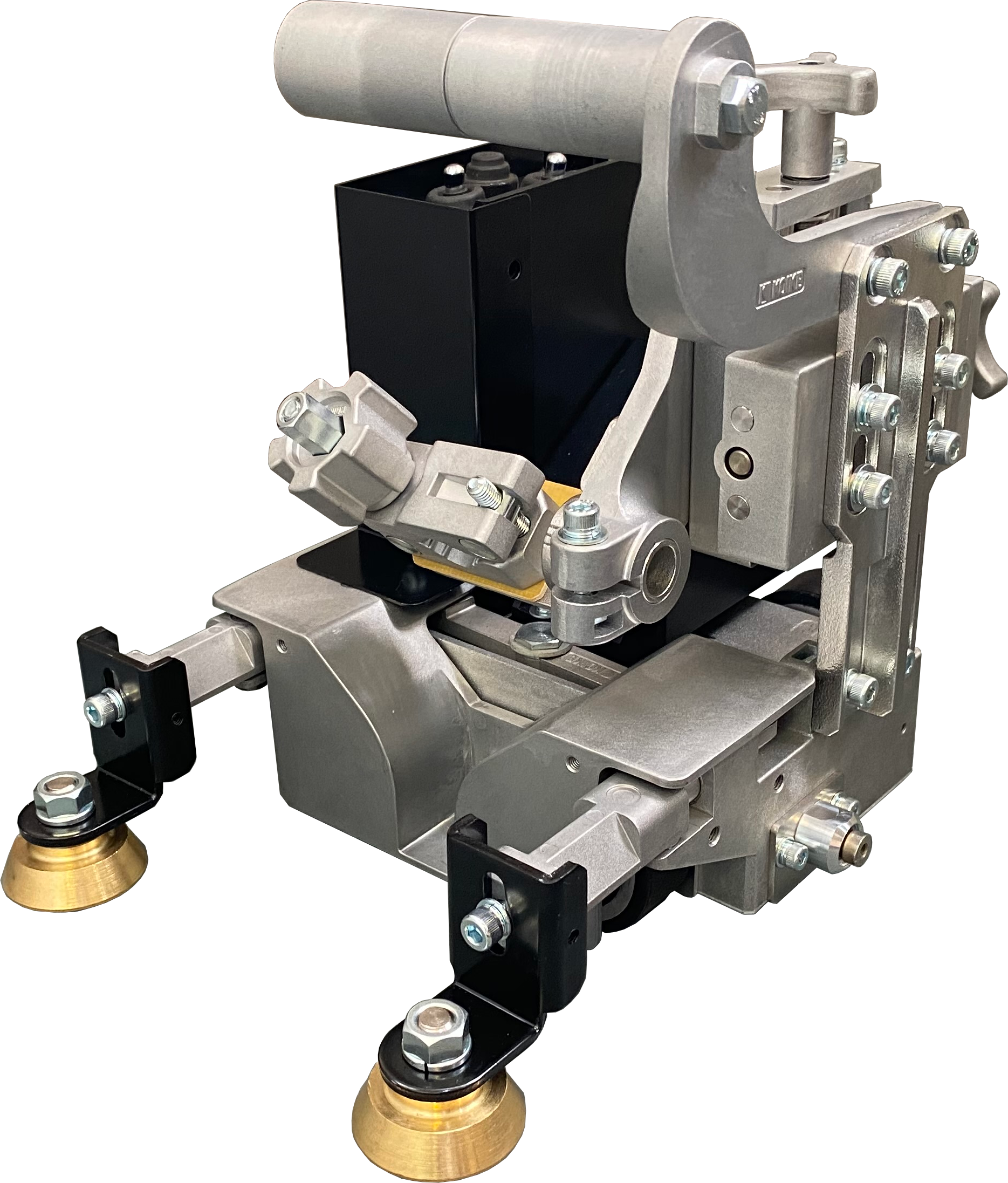

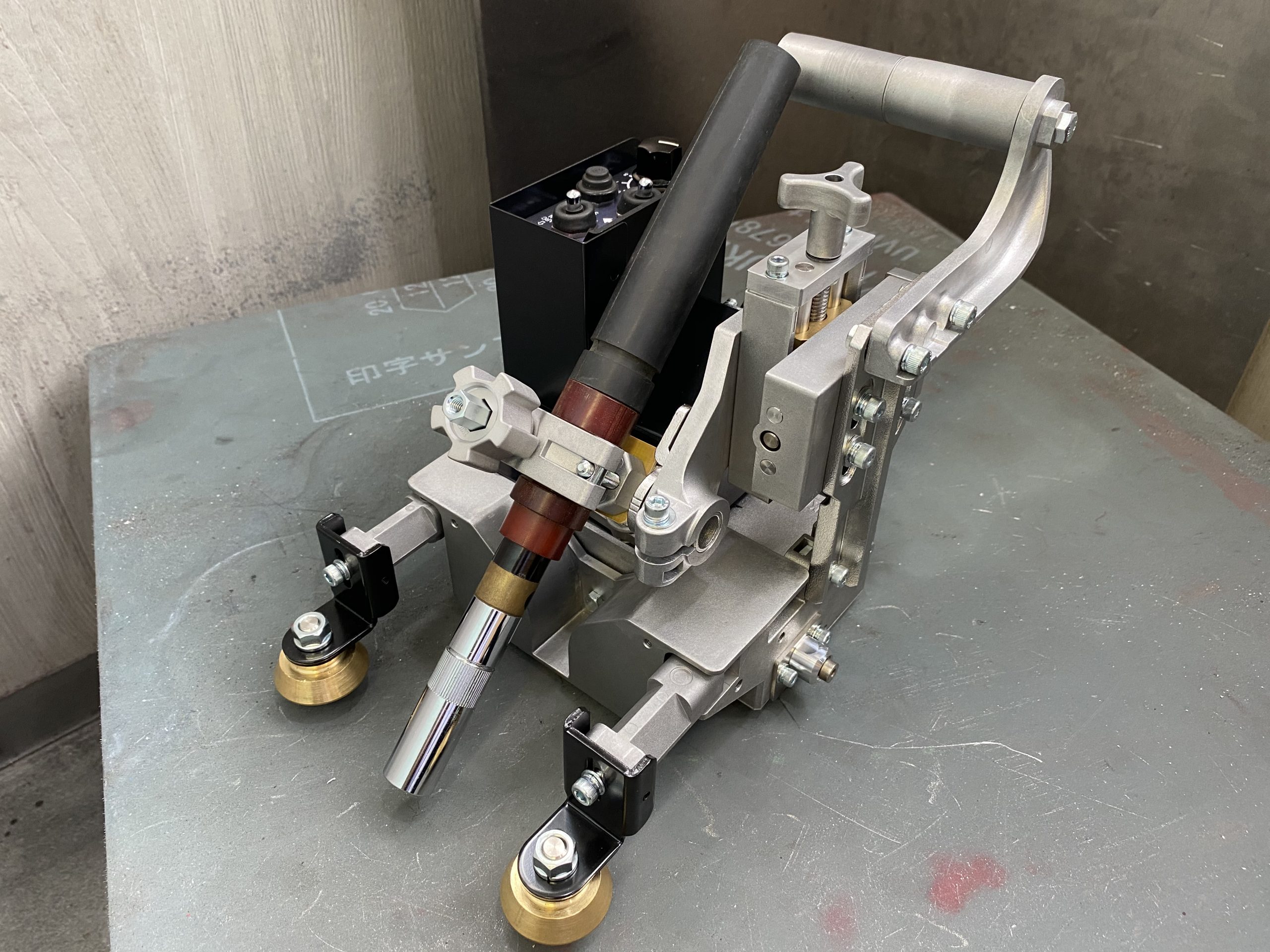

Carro de soldagem mecanizado multipropósito para ambientes industriais pesados.
Compacto. Preciso. Versátil. Pronto para o próximo nível.
Especificações de Destaque
Peso
8,8 Kg
Ímã Strong
50 Kg
mm/min máx.
1500 kg
Modos
3 em 1

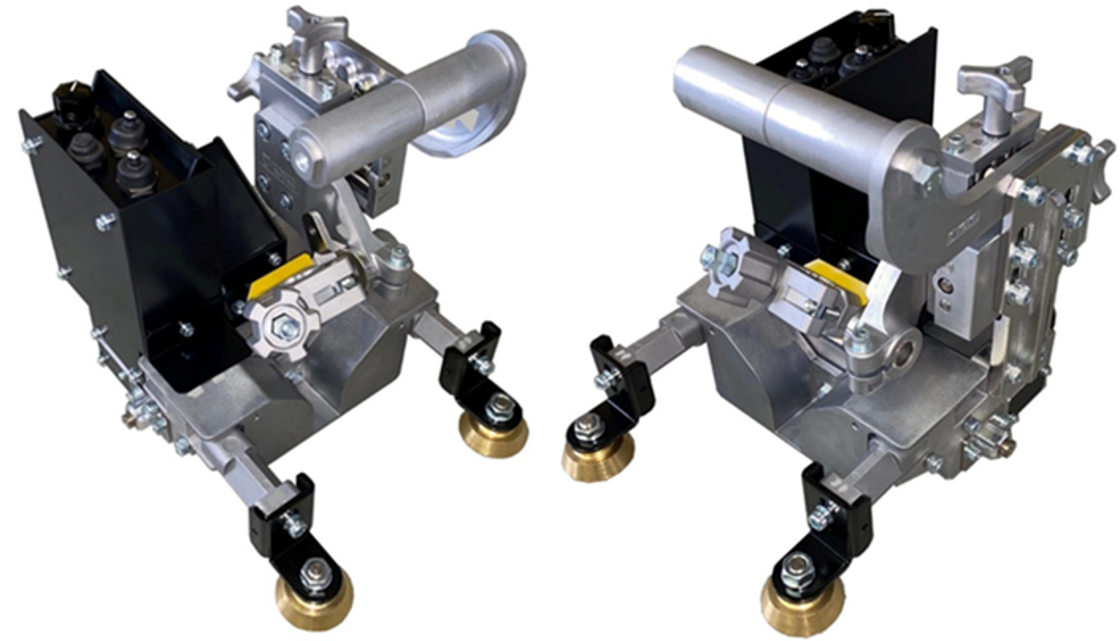

Linha de produtos
Uma Plataforma
WEL-HANDY MULTI NEXT
- Soldagem reta contínua
- Ímã padrão 20 kg ou Strong 50 kg
- Interlock de arco e parada automática
- Posicionamento sem levantar o carro
- Motor encoder para velocidade precisa
WEL-HANDY MULTI NEXT TACK
- Solda reta + ponteamento (stitch)
- Contagem automática de pontos
- Preenchimento de cratera automático
- Parâmetros ajustáveis durante a solda
- Tempo de estabilização de arco: 0–10 s
WEL-HANDY MULTI NEXT WEAVING
- Oscilação lateral 0–100 mm
- Velocidade de oscilação 400–1.500 mm/min
- Pausa esq./centro/dir. programável
- Ímã Strong 50 kg de série
- Soldagem vertical com weaving
Por que escolher
Vantagens Competitivas
Cada detalhe foi projetado para reduzir setup, aumentar repetibilidade e resistir às condições mais severas de canteiro.
Controle de velocidade preciso e constante ao longo de todo o cordão. Sem deriva — o mesmo parâmetro do início ao fim da junta.
O carro guia-se automaticamente pela chapa em juntas de filete. Setup em minutos, sem instalação de infraestrutura adicional.
Estrutura em alumínio sem emendas que sela completamente os componentes internos contra respingos, fumaça e poeira.
A função Low Speed Positioning (patenteada) ajusta o ponto de início da solda pressionando o limit switch — sem levantar o equipamento.
A unidade WU-3R instala sem cabos adicionais. Qualquer modelo padrão pode ser atualizado para weaving em minutos.
Se encontrar obstáculo, desliga simultaneamente movimento e solda, evitando danos ao equipamento e à junta.

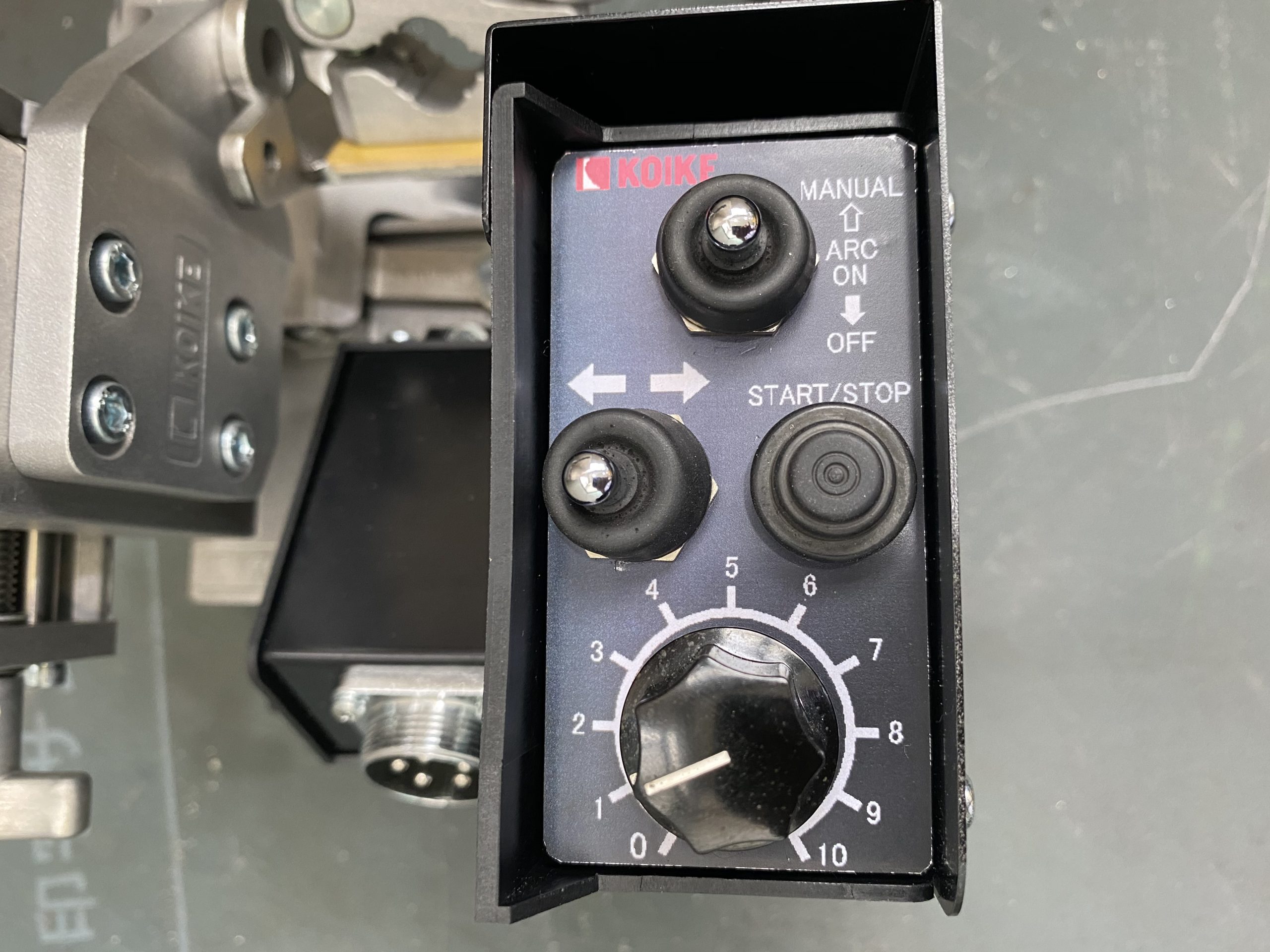

Painel inclinado, display digital e botões espaçados — projetados para uso com luvas de proteção EPI em campo.
Por que escolher
Capacidades de Soldagem
Do simples ao complexo: reta, ponteamento e oscilação num único equipamento, com parâmetros digitais ajustáveis durante a operação.

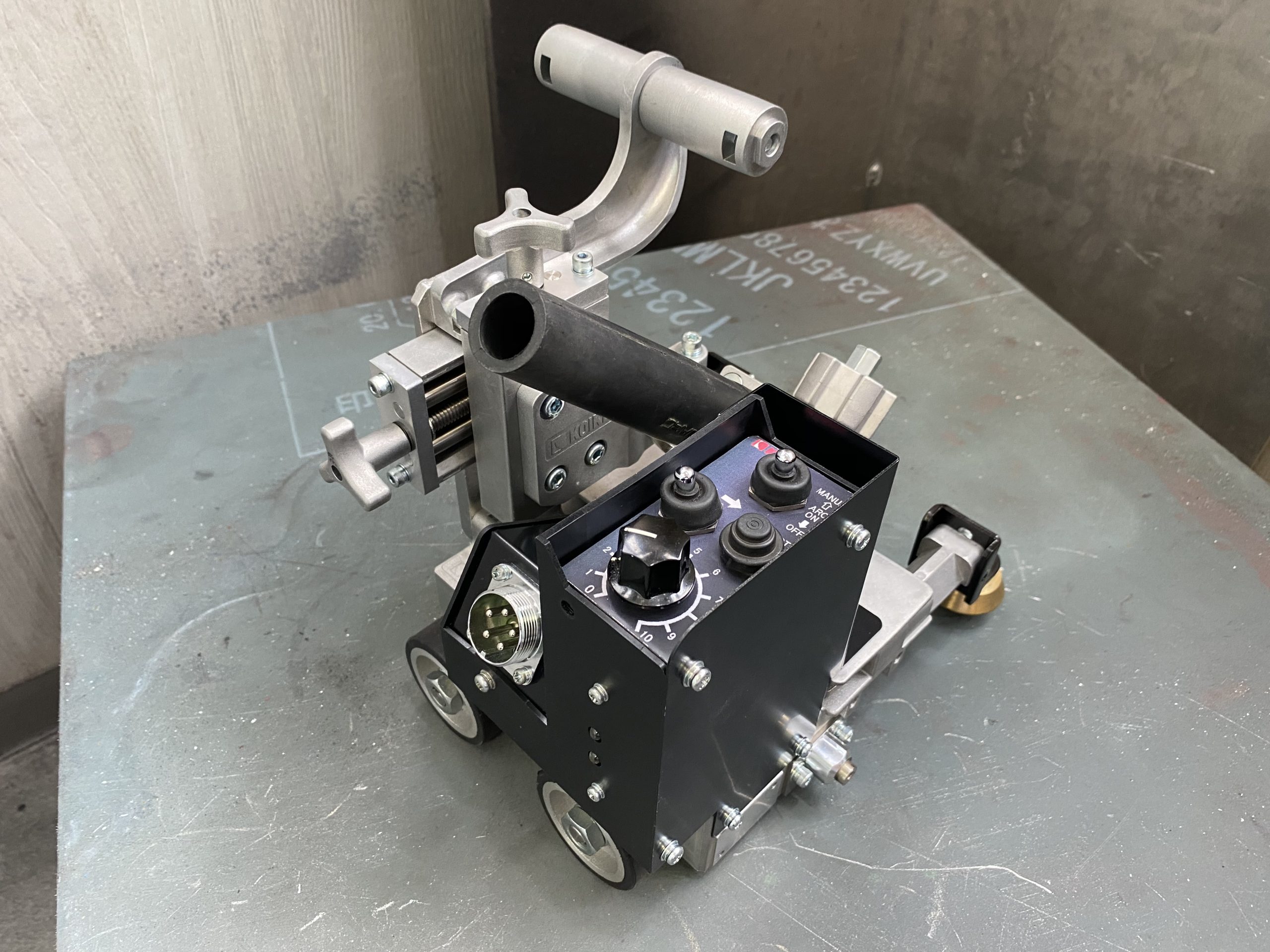

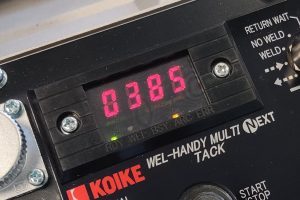

Display Digital
Parâmetros precisos e legíveis em qualquer condição de luz. Todos os valores visíveis simultaneamente.

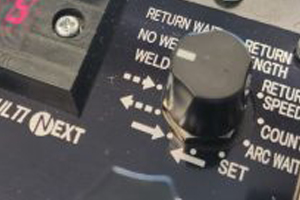

Seletor de Funções
Troca de modo operacional por dial rotativo — reta, tack, weaving — sem ferramentas.

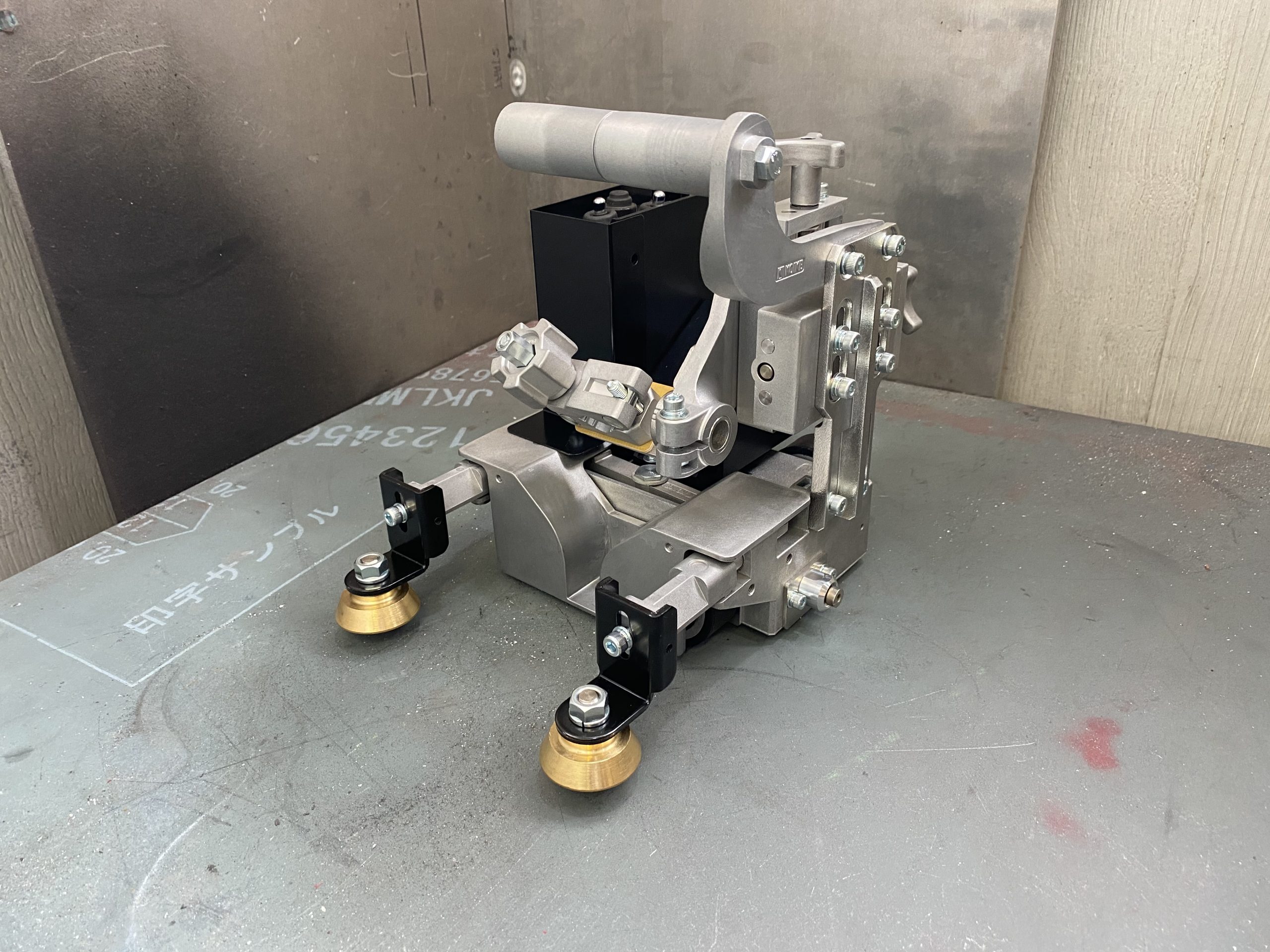

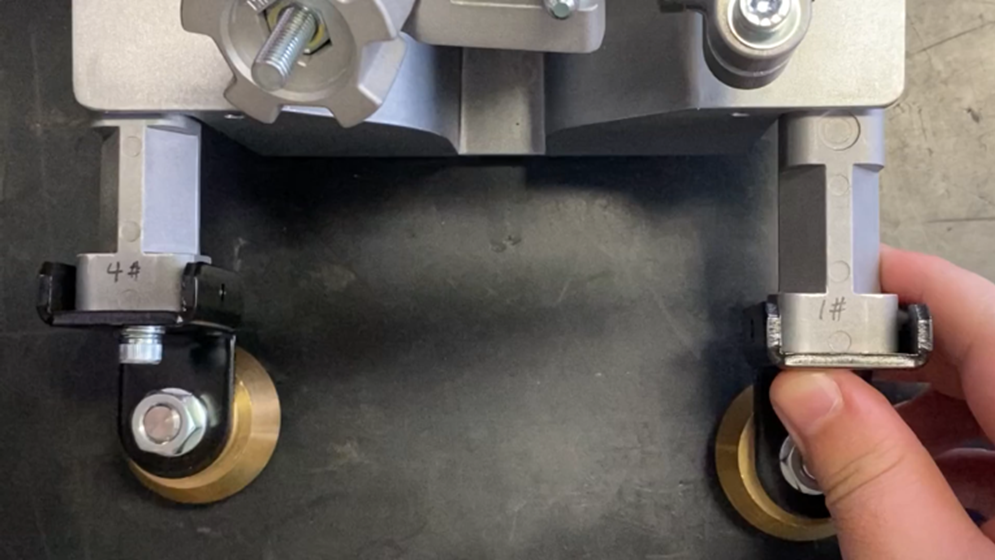

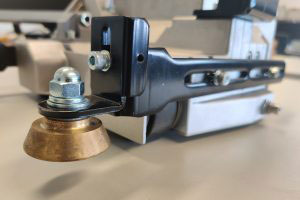

Roletes em Latão
Guiagem precisa ao longo da junta. O latão dissipa calor e repele respingos naturalmente.
⇒ Solda Reta Contínua
Modo padrão em todos os modelos. Velocidade ajustável de 50 a 1.500 mm/min com motor encoder.
- Filete horizontal e inferior (posição plana)
- Vertical — subida de parede
- Sobre-cabeça com ímã Strong 50 kg
- Butt weld com trilho guia opcional
- Arco submerso SAW com kit opcional
⇒ Oscilação Lateral — Weaving
Com a unidade WU-3R, o maçarico oscila para cordões de maior largura em uma única passada:
- Filete horizontal e inferior (posição plana)
- Vertical — subida de parede
- Sobre-cabeça com ímã Strong 50 kg
- Butt weld com trilho guia opcional
- Arco submerso SAW com kit opcional
⇒ Tipos de Junta Suportados
- Filete (fillet weld)
- Topo (butt weld) com guia
- Ponteamento / stitch
- Dupla passada com twin torch opcional
- Arco submerso SAW com kit opcional
- Contorno em peças curvas (raio > 1.500 mm)
⇒ Ponteamento / Tack / Stitch
Alterna automaticamente entre trecho soldado e avanço rápido a seco.
- Distância de solda Ajustável durante a operação
- Distância a seco Ajustável durante a operação
- Contagem de pontos Programável — para automaticamente
- Preenchimento de cratera Recuo automático com corrente reduzida
Veja em ação
WEL-HANDY MULTI NEXT™
em Operação Real
WEL-HANDY MULTI NEXT™ — Koike Sanso Kogyo Co., Ltd.
Onde usar
Versátil o suficiente para operar nos segmentos mais exigentes da indústria metal-mecânica.

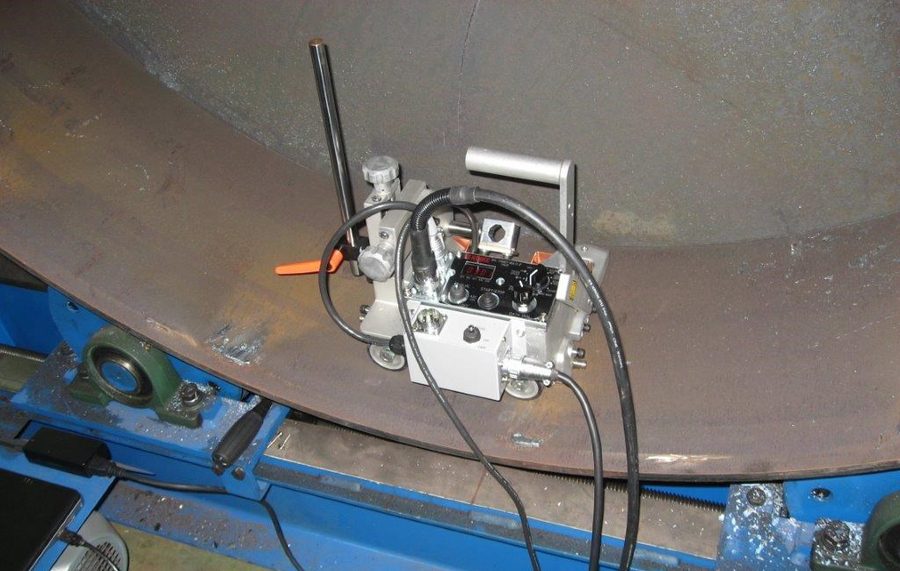

Soldagem circunferencial de tanques com ângulo constante via interlock com rolo giratório.
Vigas I, pilares caixão e treliças pesadas. Weaving cobre juntas espessas em menos passadas.
Tubulações de grande diâmetro, manifolds e plataformas. Parâmetros digitais facilitam qualificação WPS.
Pontes, galpões industriais e infraestrutura metálica. Operação sem trilho em juntas de grande extensão.
Qualquer processo com juntas longas onde a padronização do cordão é crítica para qualidade ou certificação.
Engenharia e confiabilidade
Cada componente foi selecionado para maximizar tempo em operação e minimizar paradas de manutenção.
Corpo monobloco + placa inferior em aço inox = zero pontos de entrada para respingos nos componentes de acionamento.
Cruza cordões anteriores sem travar — essencial em operações de múltiplas passadas e retrabalhos em campo.
Os mesmos parâmetros produzem o mesmo resultado — em qualquer turno, por qualquer operador, sem variação.
Dados técnicos
Versátil o suficiente para operar nos segmentos mais exigentes da indústria metal-mecânica.
*A TABELA ABAIXO POSSUI BARRA DE ROLAMENTO NA HORIZONTAL.
| Especificação | NEXT (Padrão) | NEXT TACK | NEXT WEAVING |
|---|---|---|---|
| Sistema de tração | 4 rodas — motor encoder + caixa redutora planetária | ||
| Ímã permanente | 20 kg (Padrão) / 50 kg (Strong) | 50 kg (Strong) de série | |
| Folga piso–base | 5,5 mm | ||
| Velocidade de avanço | 50 – 1.500 mm/min | ||
| Rastreamento | Rastreamento vertical e lateral por roletes guia | ||
| Posição de soldagem | Filete horizontal e inferior | ||
| Interlock de arco | ✓ | ✓ | ✓ |
| Parada automática | ✓ | ✓ | ✓ |
| Teste de arco | ✓ | ✓ | ✓ |
| Estabilização de arco (s) | — | 0 – 10,0 | 0 – 10,0 |
| Preenchimento de cratera | — | ✓ | ✓ |
| Solda Tack / Ponteamento | — | ✓ | ✓ |
| Velocidade de oscilação (mm/min) | — | — | 400 – 1.500 |
| Largura de oscilação (mm) | — | — | 0 – 100 |
| Pausa esq./centro/dir. (s) | — | — | 0 – 10 |
| Peso | 8,5 kg (Strong: 8,7 kg) | 8,8 kg | 10,8 kg |
| Dimensões L×P×A (mm) | 280×280×250 | 280×280×250 | 310×280×250 |
| Alimentação elétrica | CA monofásico 100–240 V / 50–60 Hz | CC 24 V | |
| Especificação | NEXT (Padrão) | NEXT TACK | NEXT WEAVING |
|---|---|---|---|
| Sistema de tração | 4 rodas — motor encoder + caixa redutora planetária | ||
| Ímã permanente | 20 kg (Padrão) / 50 kg (Strong) | 50 kg (Strong) de série | |
| Folga piso–base | 5,5 mm | ||
| Velocidade de avanço | 50 – 1.500 mm/min | ||
| Rastreamento | Rastreamento vertical e lateral por roletes guia | ||
| Posição de soldagem | Filete horizontal e inferior | ||
| Interlock de arco | ✓ | ✓ | ✓ |
| Parada automática | ✓ | ✓ | ✓ |
| Teste de arco | ✓ | ✓ | ✓ |
| Estabilização de arco (s) | — | 0 – 10,0 | 0 – 10,0 |
| Preenchimento de cratera | — | ✓ | ✓ |
| Solda Tack / Ponteamento | — | ✓ | ✓ |
| Velocidade de oscilação (mm/min) | — | — | 400 – 1.500 |
| Largura de oscilação (mm) | — | — | 0 – 100 |
| Pausa esq./centro/dir. (s) | — | — | 0 – 10 |
| Peso | 8,5 kg (Strong: 8,7 kg) | 8,8 kg | 10,8 kg |
| Dimensões L×P×A (mm) | 280×280×250 | 280×280×250 | 310×280×250 |
| Alimentação elétrica | CA monofásico 100–240 V / 50–60 Hz | CC 24 V | |
Expanda as possibilidades
Ecossistema completo para adaptar o equipamento a qualquer aplicação industrial.
Para superfícies curvas e trajetórias com raio
Alta precisão em soldas de topo em linha reta.
Direcionamento lateral preciso com trilhos.
Adiciona weaving ao modelo padrão. Plug & play.
Necessário para instalar a unidade WU-3R.
Ajuste rápido de ângulo e posição da tocha.
Adaptador de alimentação para o modelo Weaving.
Soldagem com dois maçaricos simultaneamente.
Outros opcionais: braço de extensão, módulo butt weaving, kit de arco submerso SAW. Consulte nossa equipe.
